Filtr płukania wstecznego z reduktorem ciśnienia SYR

Filtr płukania wstecznego SYR DN 20

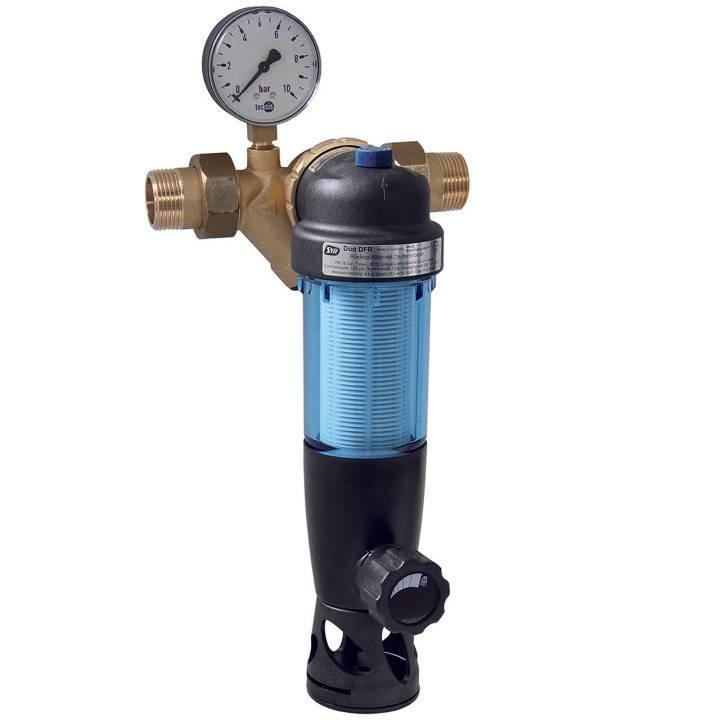

SYR DUO DFR, filtr płukania wstecznego z reduktorem ciśnienia i manometrem. Ciśnienie wyjściowe regulowane od 1,5 do 6 barów. Fabrycznie ustawione na 4 bary.
Filtr płukania wstecznego z całkowicie obrotowym kołnierzem przyłączeniowym. Zatwierdzony przez DIN-DVGW, przetestowany pod kątem izolacyjności akustycznej klasy 1.

Duo FR to podstawowy filtr z serii filtrów SYR. Jest stosowany jako element filtracyjny do instalacji wody pitnej zgodnie z normą DIN 1988. Montaż odbywa się za pomocą całkowicie obrotowego, zintegrowanego kołnierza przyłączeniowego. Duo FR działa w każdej pozycji montażowej. Jego bardzo kompaktowa konstrukcja sprawia, że ​​nadaje się również do ochrony pojedynczych urządzeń (zmywarek, podgrzewaczy wody pitnej itp.).

Duo FR to ręczny filtr płuczący z przyłączem o średnicy DN 20. Wkład filtra w kształcie kaskady wykonany jest z tworzywa sztucznego.

Obszar zastosowania filtra płukania wstecznego

Duo DFR to podstawowy filtr w ofercie filtrów SYR. Służy jako element filtracyjny do instalacji wody pitnej zgodnie z normą DIN 1988. Montaż odbywa się za pomocą całkowicie obrotowego, zintegrowanego kołnierza przyłączeniowego. Duo DFR działa w każdej pozycji montażowej. Jego bardzo kompaktowa konstrukcja sprawia, że ​​nadaje się również do ochrony pojedynczych urządzeń (zmywarek, podgrzewaczy wody pitnej itp.).

Wykonanie

Duo DFR to ręczny filtr z płukaniem wstecznym, z przyłączami o średnicy DN 20–DN 25. Zintegrowany reduktor ciśnienia chroni instalację przed zbyt wysokim ciśnieniem lub skokami ciśnienia. Wkład filtra w kształcie kaskady wykonany jest z tworzywa sztucznego.

Przybory

Misa filtra wykonana jest z tworzywa sztucznego odpornego na uderzenia, a element filtrujący również z tworzywa sztucznego. Pierścienie uszczelniające wykonane są z włókien bezazbestowych. Wszystkie użyte materiały spełniają uznane normy techniczne. Części plastikowe i elastomery mające kontakt z wodą spełniają zalecenia KTW Federalnego Urzędu Zdrowia.

Instalacja

Norma DIN 1988 zasadniczo wymaga montażu filtrów w instalacjach wody pitnej w celu ochrony przed korozją. W przypadku centralnego zastosowania jako filtr do wody pitnej, filtr Duo DFR należy zainstalować w łatwo dostępnym miejscu, bezpośrednio za wodomierzem.

Dane techniczne:

Ciśnienie robocze: min. 2 bary, maks. 16 barów

Temperatura pracy: maks. 30 °C

Pozycja instalacji: dowolna, główna oś filtra pionowa

Średni: woda pitna

Szerokość przejścia: dolny: 90 µm, górny: 125 µm

Przepływ: DN 20: 2,3 m³/h przy ciśnieniu 1,1 bar ?p

Numer ABP: DN 20: P-IX 6738/l

Numer DVGW: NW-9311BR0129

Montaż

Przed montażem rurociąg należy dokładnie przepłukać. Pierwsze napełnienie instalacji wody pitnej należy wykonać wodą przefiltrowaną (DIN 1988, część 2). Filtr należy ustawić pionowo osią główną. Filtr montuje się w rurociągu bez naprężeń, uwzględniając kierunek przepływu (strzałka na obudowie).

konserwacja

Należyta konserwacja jest sygnalizowana wskaźnikiem konserwacji na górze filtra. Norma DIN 1988 wymaga jednak płukania wstecznego filtra co najmniej co dwa miesiące. Do konserwacji filtra Duo DFR nie są wymagane żadne specjalne narzędzia. Aby to zrobić, należy otworzyć zawór kulowy i obrócić podstawę filtra o 2-3 obroty w lewo lub w prawo. Następnie ponownie zamknąć zawór kulowy. Dopływ wody jest kontynuowany, nawet podczas płukania wstecznego. W pełni obrotowy kołnierz przyłączeniowy.
