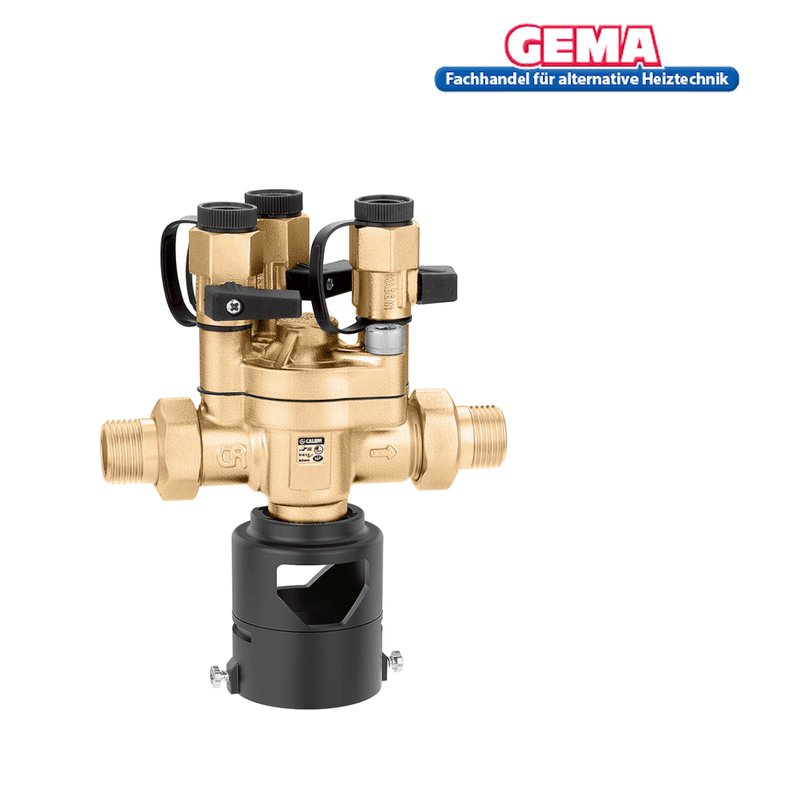

Name: BA Compact 1/ separator systemowy2" z regulowaną różnicą ciśnień
Brand: Caleffi
SKU: CST12
Price: 545.0 PLN
Availability: InStock

Systemtrenner BA Kompakt 1/2" mit kontrollierbarem Differenzdruck - GEMA Shop

BA Compact 1/ separator systemowy2" z regulowaną różnicą ciśnień

von Caleffi

Artikelnummer CST12

545,00 zł - 545,00 zł

545,00 zł

545,00 zł - 545,00 zł

545,00 zł

Verfügbarkeit:

Geringer Bestand

Die Produktbeschreibung wird aktuell ergänzt. Bei Fragen zu Einsatzbereich, Auslegung oder Kompatibilität hilft dir unser Fachteam gerne weiter.

Fachhandel für Heiztechnik

Technische Beratung für Heiztechnik & Systemkomponenten
Sichere Zahlung
Paket- oder Speditionsversand je nach Produktart

Ustawowa gwarancja zgodności

Udostępniamy z wyprzedzeniem zharmonizowane zawiadomienie UE dotyczące ustawowej gwarancji zgodności. Obowiązkowe stosowanie ma zastosowanie od 27.09.2026.

Ewentualna gwarancja handlowa producenta jest odrębna i, jeśli występuje, jest podawana osobno dla danego produktu.

Oficjalna podstawa prawna: rozporządzenie wykonawcze (UE) 2025/1960

Beschreibung

Separator systemowy z kontrolowanymi strefami obniżonego ciśnienia typu BA

Separator systemowy z kontrolowanymi strefami obniżonego ciśnienia, typ BA, wersja kompaktowa. Certyfikowany zgodnie z normą EN 12729. Typ BA. Przyłącze: G 1/2" A (ISO 228-1) AG, Złącze. Robocza różnica ciśnień: 14 kPa. Średni zakres temperatur: 0–65 °C. PN (ciśnienie nominalne): PN 10. Materiał: mosiądz odporny na odcynkowanie DR „niskoołowiowy”.

Dane techniczne

Różnica ciśnień roboczych: 14 kPa
Średni zakres temperatur: 0–65 °C
PN (ciśnienie nominalne): PN 10
tworzywo: mosiądz odporny na odcynkowanie DR „niskoołowiowy”

Uwagi dotyczące separatora systemowego

Należy bezwzględnie zamontować przedni błotnik serii 577.

Jak to działa

Niesterowalny zawór zwrotny typu CA, oparty na różnicy ciśnień, składa się z: zaworu zwrotnego wlotowego (1), zaworu zwrotnego wylotowego (2) oraz zaworu spustowego (3). Dwa zawory zwrotne oddzielają trzy strefy o trzech różnych ciśnieniach: komorę wlotową (A), komorę pośrednią (B), zwaną również strefą różnicy ciśnień, oraz komorę wylotową (C). Zawór spustowy (3) znajduje się w części środkowej. Zawór spustowy (3) jest bezpośrednio połączony z membraną (4). Ten ruchomy zespół jest sterowany podczas otwierania i zamykania różnicą ciśnień między ciśnieniem wlotowym i wylotowym zaworu zwrotnego oraz sprężyną kontrastową (5).

Prawidłowe natężenie przepływu

W normalnych warunkach przepływu oba zawory zwrotne
otwarty, przy czym ciśnienie w komorze pośredniej (B) jest zawsze niższe od ciśnienia wlotowego (A) ze względu na wstępnie obliczoną stratę ciśnienia na pierwszym zaworze zwrotnym (1).
Różnica ciśnień działa zatem na membranę wewnętrzną (4) i generuje siłę, która otwiera zawór spustowy (3) komunikujący się z atmosferą.
Nacisk na sprężynę kontrastową (5) utrzymuje ją zamkniętą.

Podciśnienie po stronie wlotowej

Gdy ciśnienie wlotowe spada, obydwa zawory zwrotne zamykają się. Zawór spustowy (3) otwiera się, gdy różnica ciśnień Δp między komorą wlotową (A) a komorą pośrednią (B) osiągnie wartość nieznacznie niższą od wartości obliczonej wstępnie na sprężynie kontrastowej (5). Opróżnianie trwa do momentu opróżnienia komory pośredniej separatora systemowego. W ten sposób tworzy się strefa powietrzna (strefa bezpieczeństwa), zapobiegająca cofaniu się zanieczyszczonej wody z obiegu (C) do sieci wodociągowej, nawet w przypadku awarii zaworu zwrotnego (2). Po przywróceniu normalnych warunków (ciśnienie wlotowe wyższe od ciśnienia wylotowego) zawór spustowy zamyka się.
Separator systemowy znów działa.

Nadciśnienie wylotowe

Jeśli ciśnienie w komorze wylotowej (C) wzrośnie do poziomu przekraczającego ciśnienie wlotowe (A), zawór zwrotny (2) zamyka się, uniemożliwiając w ten sposób cofanie się wody już dostarczonej do odbiorcy w kierunku publicznej sieci wodociągowej. W przypadku nieszczelności zaworu zwrotnego (2) lub innej awarii separatora systemowego, separator systemowy zawsze przerwie (odłączy) połączenie między odbiorcą a publiczną siecią wodociągową.Podobnie jak wszystkie urządzenia o działaniu pozytywnym, separator systemowy został zaprojektowany pod względem technicznym i konstrukcyjnym w sposób gwarantujący najwyższe standardy bezpieczeństwa w każdej sytuacji.

Dane techniczne

Separator systemowy typu BA. Przyłącza AG.
1/2". Obudowa, pokrywa i siedzisko spustowe
Wykonane ze stopu mosiądzu odpornego na odcynkowanie.
Pręty układu zabezpieczającego i sprężyny
wykonane ze stali nierdzewnej.
Uszczelki wykonane z NBR.
Maksymalna temperatura pracy: 65 stopni C.
Maksymalne ciśnienie robocze: 10 barów.
Aktywny Urządzenie zabezpieczające.
W komplecie z w górę rzeki, pośredni i dalszych połączeń pomiarowych
Lejek spustowy z przyłączem do rury.
