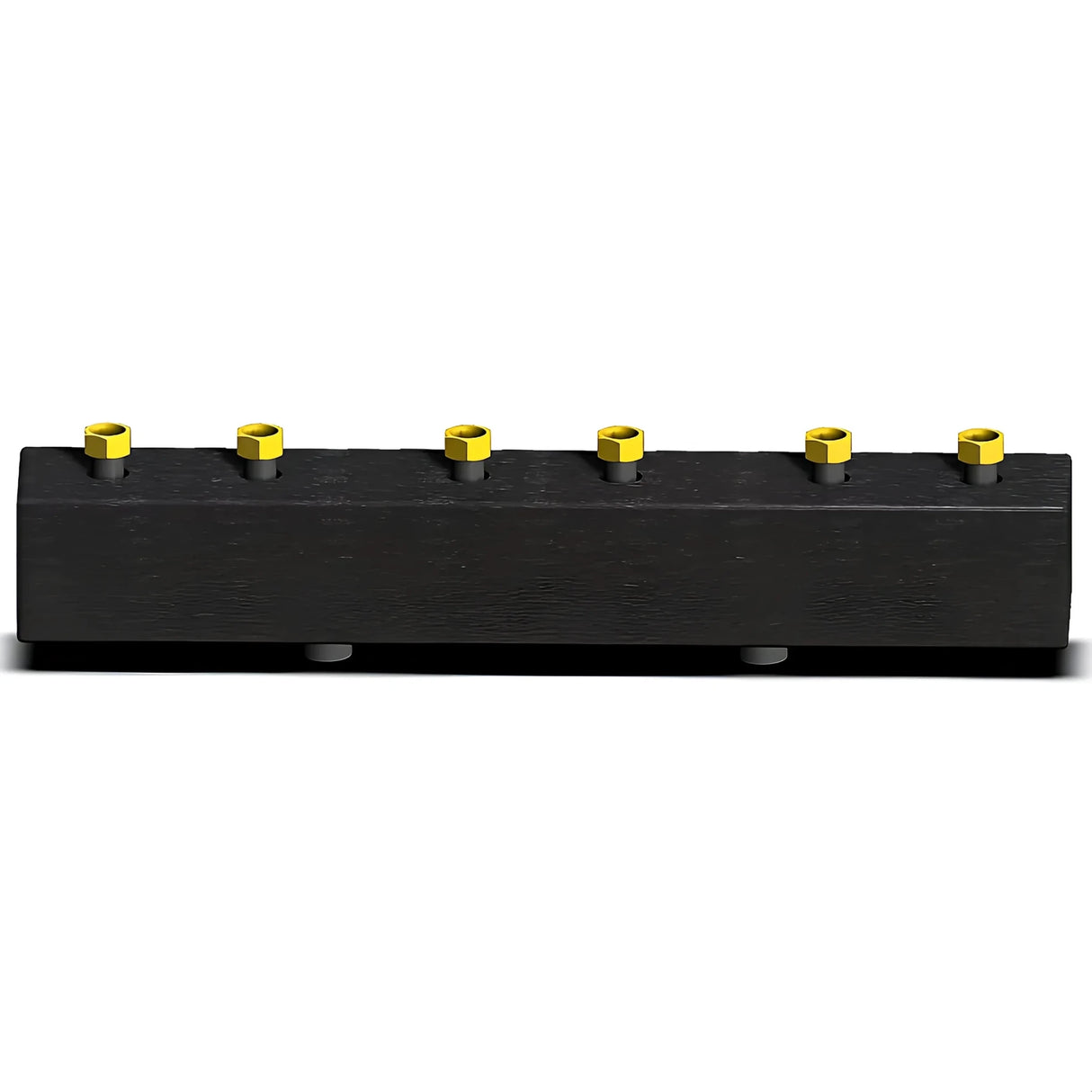

Pasek dystrybucji 2 lub 3 obwody grzewcze SUNEX

Rozdzielacze obwodów grzewczych Sunex – efektywna dystrybucja ciepła do Twojego systemu grzewczego

Przegląd produktu

Rozdzielacz obiegu grzewczego Sunex został zaprojektowany specjalnie do systemów centralnego ogrzewania z grzejnikami, ogrzewaniem podłogowym i systemami mieszanymi. Umożliwia niezawodną dystrybucję wody grzewczej do dwóch lub trzech niezależnych obiegów, oferując elastyczne możliwości zastosowania w budynkach mieszkalnych i komercyjnych.

Dostępne w wersjach 2-obwodowej DN20, 2-obwodowej DN25, 3-obwodowej DN20 i 3-obwodowej DN25, a także z gwintem zewnętrznym (AG) dla łatwego podłączenia. Solidna konstrukcja i wysokiej jakości izolacja EPP zapewniają długotrwałą wydajność i minimalną utratę ciepła.

Obszary zastosowań

Idealny do nowych budynków i modernizacji: niezależnie od tego, czy chodzi o ogrzewanie podłogowe, czy grzejnikowe, rozdzielacz dopasowuje się do systemu i optymalizuje dystrybucję ciepła. W systemach mieszanych o różnych temperaturach zasilania, zyskuje na wartości dzięki precyzyjnej regulacji.

Rozdzielacz obiegu grzewczego Sunex zapewnia również stały komfort w budynkach komercyjnych, takich jak biura, gabinety lekarskie i warsztaty. Dzięki szerokiej gamie modeli można go dostosować do indywidualnych wymagań wydajnościowych.

Budownictwo i materiały

Korpus rozdzielacza wykonany jest z wysokiej jakości stali, która działa niezawodnie nawet w wysokich temperaturach i ciśnieniach. Nakrętki wykonane są z mosiądzu i zapewniają połączenie odporne na korozję.

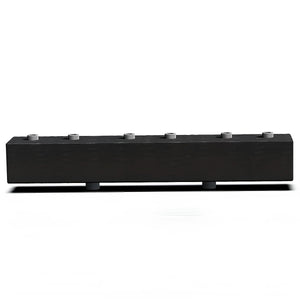

Izolacja EPP o grubości 30 mm redukuje straty ciepła i poprawia wydajność systemu. Mocowanie M8 umożliwia łatwy i bezpieczny montaż na ścianie bez konieczności stosowania dodatkowych uchwytów.

Technologia

Maksymalna temperatura pracy: 110 °C | Maksymalne ciśnienie pracy: 6 bar. Zakres mocy od 29 kW (ΔT=20 K, 2 obwody DN20) do 54 kW (ΔT=20 K, 2-/3-obwody DN25).

Maksymalne natężenie przepływu: 1,2 m³/h dla DN20 i 2,3 m³/h dla DN25. Wymiary różnią się w zależności od modelu i wynoszą od 193/137/552 mm do 193/140/862 mm (wys./gł./szer.), a waga od 5,7 do 8,9 kg.

Montaż i podłączenie

Dzięki czytelnym oznaczeniom po stronie kotła i obwodu grzewczego, podłączenia są szybkie i dokładne. Strona kotła jest wyposażona w zawór AG. 1" lub AG 5/4" dostępne, strona obiegu grzewczego opcjonalnie z IG 1", IG6/4" lub AG 1".

Dołączone elementy montażowe umożliwiają łatwy montaż na ścianie. Łatwy dostęp do wszystkich złączy ułatwia konserwację i czyszczenie.

Zalety w skrócie

Rozdzielacz obiegu grzewczego Sunex łączy w sobie solidną stalową konstrukcję, odporne na korozję nakrętki mosiężne i skuteczną izolację EPP. Imponuje wysoką wydajnością, łatwością montażu i elastycznymi możliwościami podłączenia.

Idealnie dopasowane do nowoczesnych systemów grzewczych, zapewniają niezawodną dystrybucję ciepła, redukują straty energii i podnoszą komfort życia w każdym budynku.

Dane techniczne

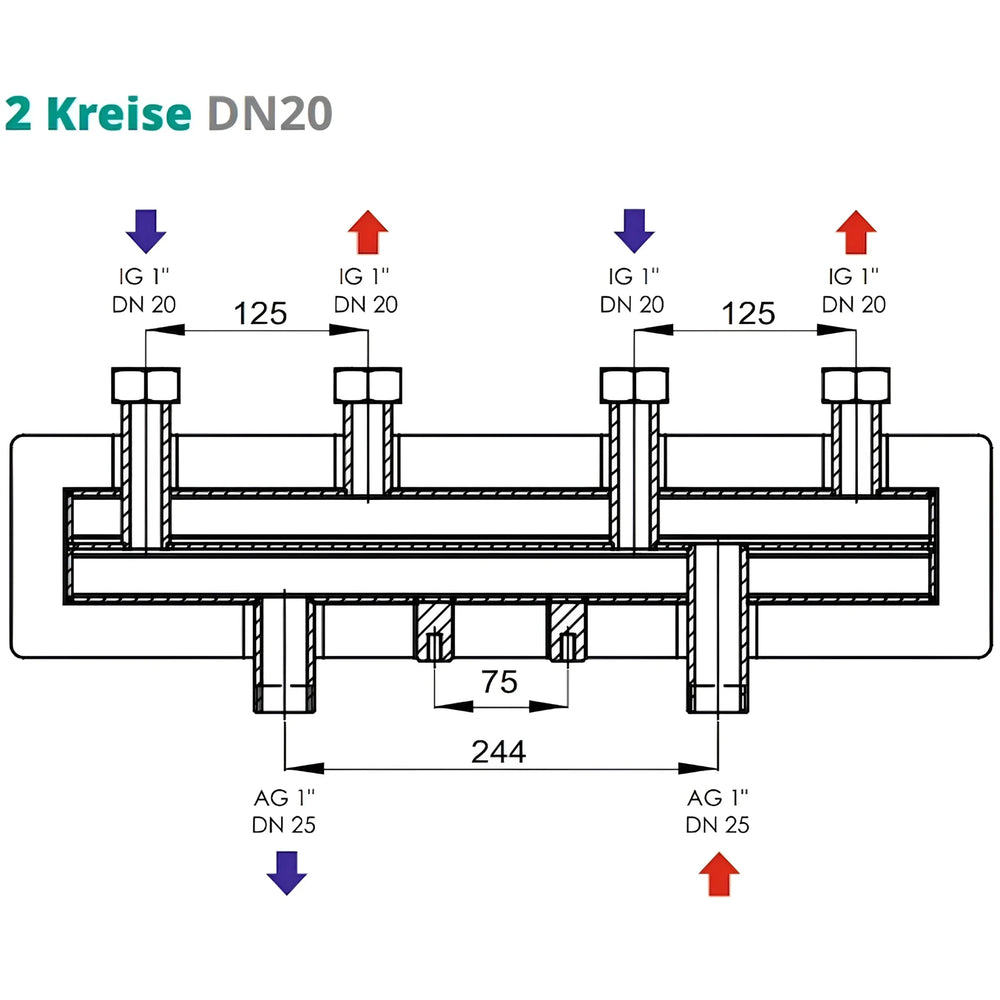

DN20 2 obwody

• Materiał rozdzielacza: stal
• Nakrętka: Mosiądz
• Izolacja: EPP o grubości 30 mm
• Mocowanie: M8
• Wymiary (wys. x gł. x szer.): 193 x 137 x 552 mm
• Waga: 5,76 kg
• Maksymalna temperatura pracy: 110 °C
• maksymalne ciśnienie robocze: 6 barów
• moc maksymalna: 29 kW
• maks. przepływ: 1,2 m/h
• Podłączenie od strony kotła: 1" AG
• Podłączenie obwodu grzewczego: 1" IG

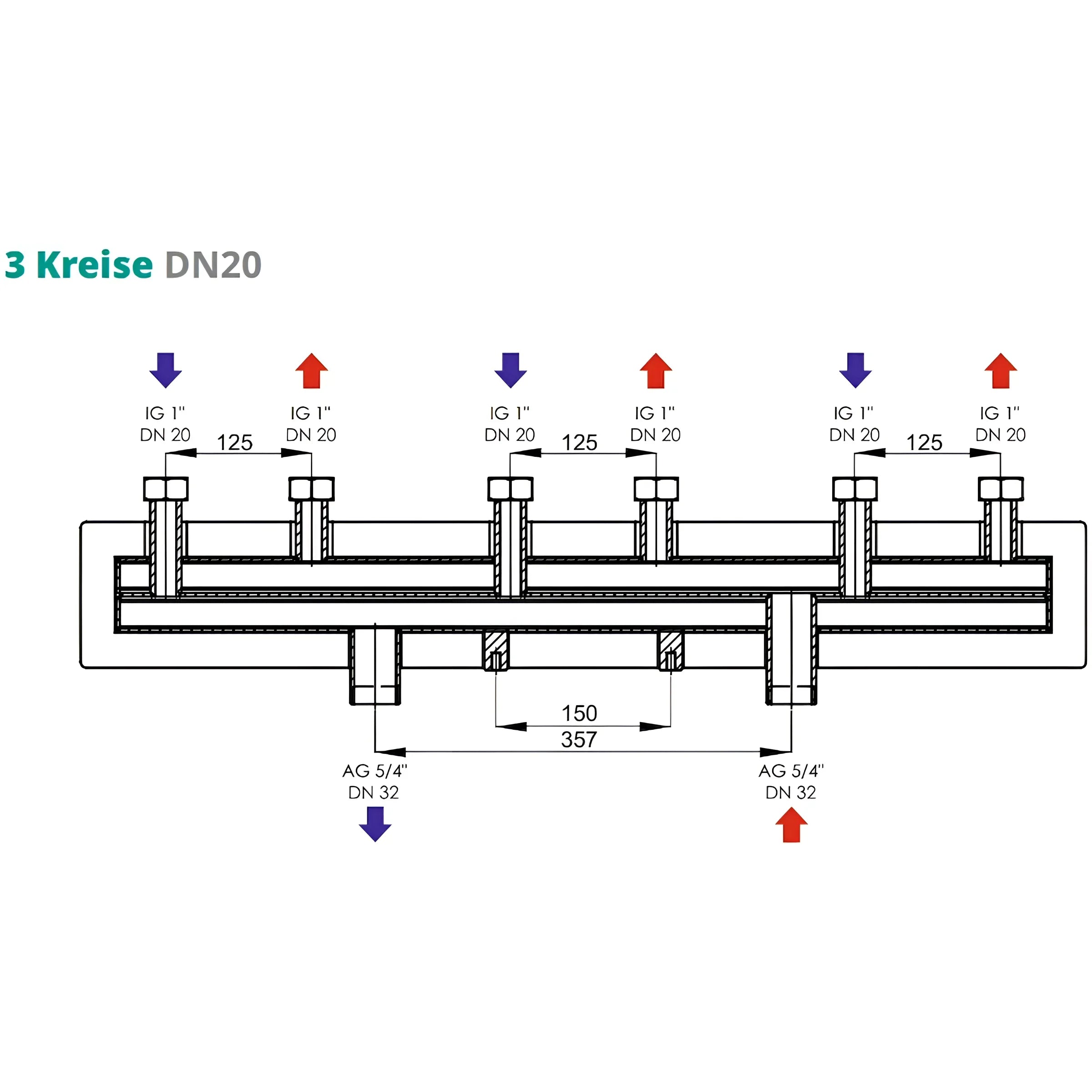

DN20 3 obwody

• Materiał rozdzielacza: stal
• Nakrętka: Mosiądz
• Izolacja: EPP o grubości 30 mm
• Mocowanie: M8
• Wymiary (wys. x gł. x szer.): 193 x 140 x 862 mm
• Waga: 8,44 kg
• Maksymalna temperatura pracy: 110 °C
• maks.Ciśnienie robocze: 6 barów
• moc maksymalna: 54 kW
• maks. przepływ: 2,3 m/h
• Podłączenie od strony kotła: 5/4" AG
• Podłączenie obwodu grzewczego: 1" IG

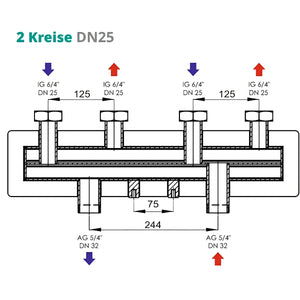

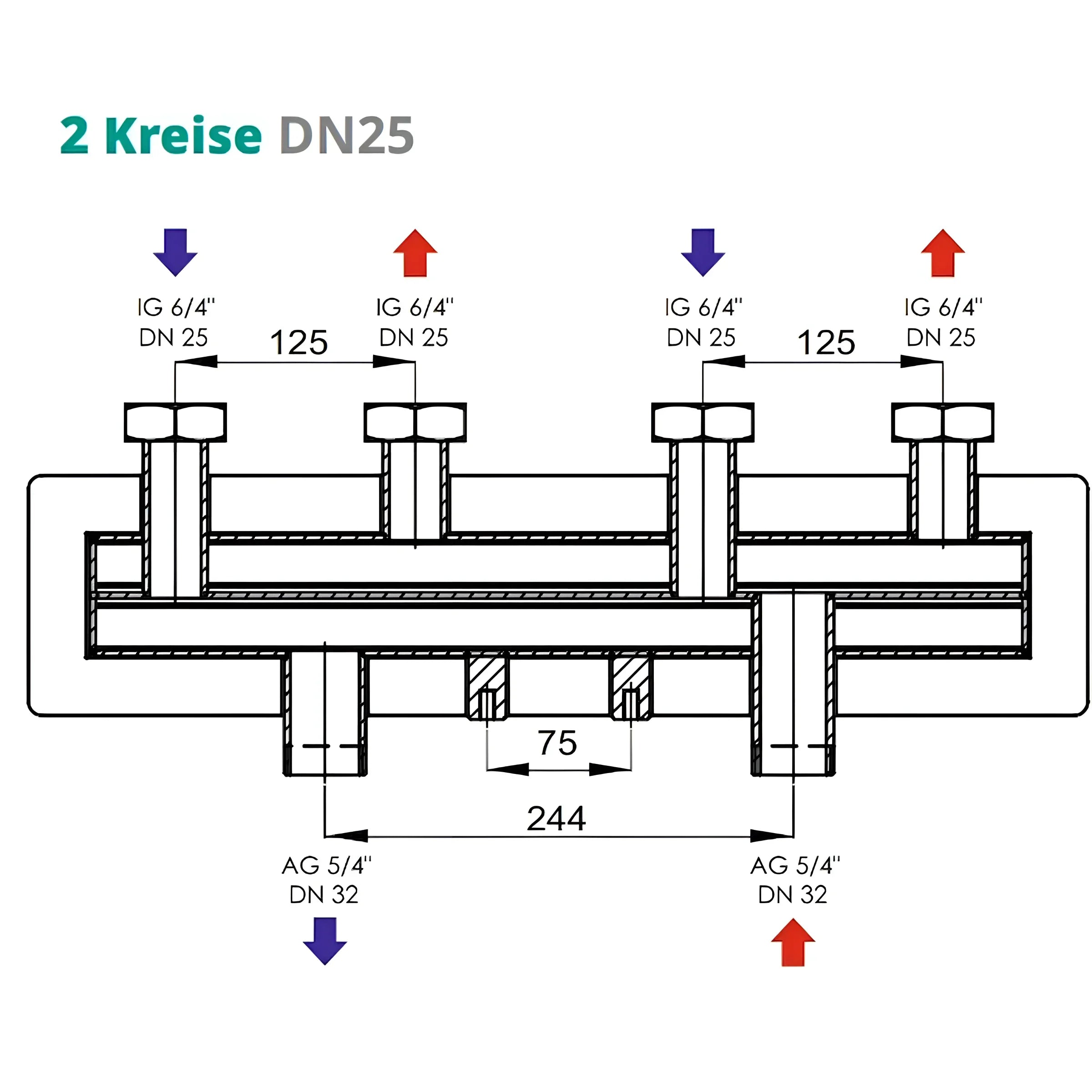

DN25 2 obwody

• Materiał rozdzielacza: stal
• Nakrętka: Mosiądz
• Izolacja: EPP o grubości 30 mm
• Mocowanie: M8
• Wymiary (wys. x gł. x szer.): 193 x 137 x 552 mm
• Waga: 6,05 kg
• Maksymalna temperatura pracy: 110 °C
• maksymalne ciśnienie robocze: 6 barów
• moc maksymalna: 54 kW
• maks. przepływ: 2,3 m/h
• Podłączenie od strony kotła: 5/4" AG
• Podłączenie strony obiegu grzewczego: 6/4" IG

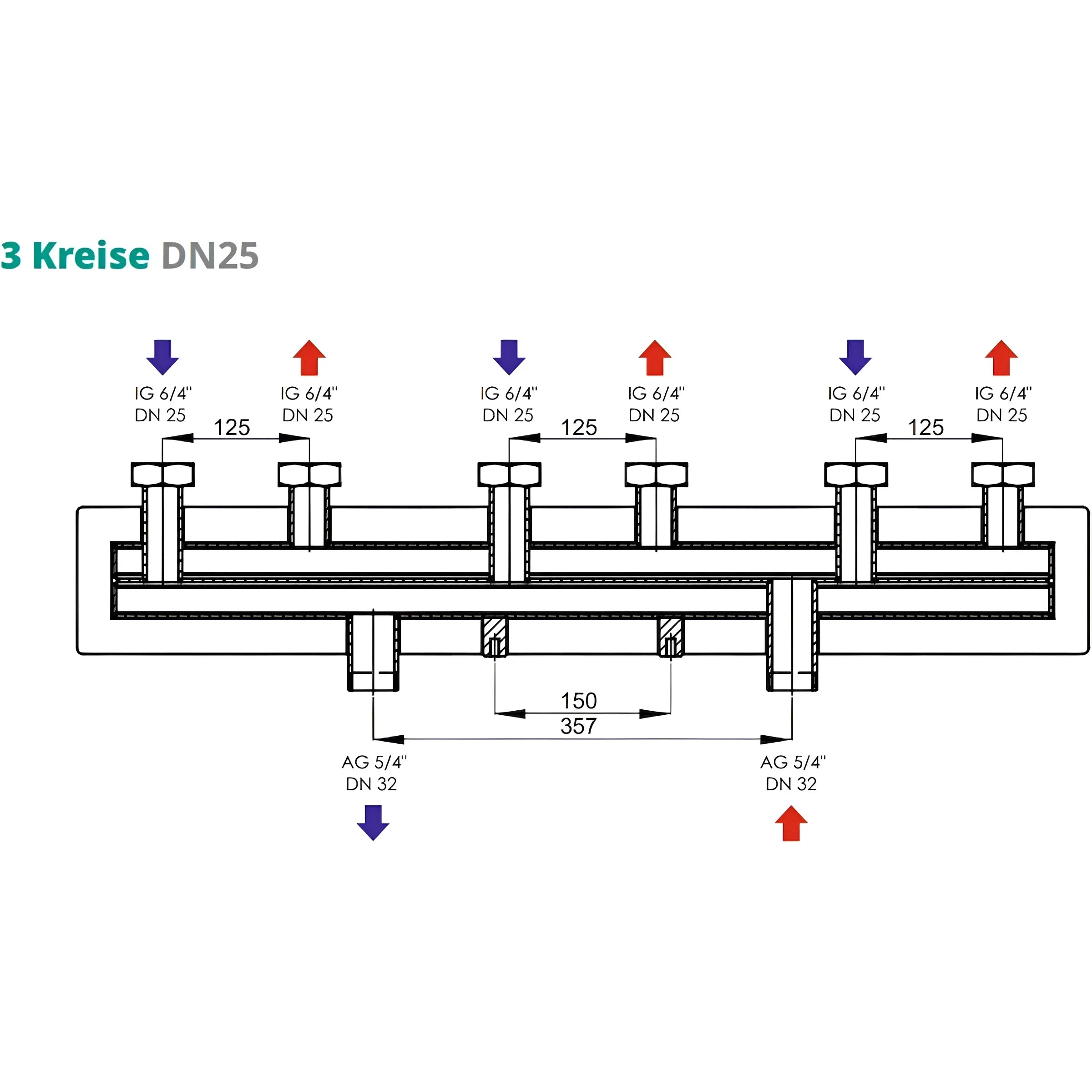

DN25 3 obwody

• Materiał rozdzielacza: stal
• Nakrętka: Mosiądz
• Izolacja: EPP o grubości 30 mm
• Mocowanie: M8
• Wymiary (wys. x gł. x szer.): 193 x 140 x 862 mm
• Waga: 8,49 kg
• Maksymalna temperatura pracy: 110 °C
• maksymalne ciśnienie robocze: 6 barów
• moc maksymalna: 54 kW
• maks. przepływ: 2,3 m/h
• Podłączenie od strony kotła: 5/4" AG
• Podłączenie strony obiegu grzewczego: 6/4" IG

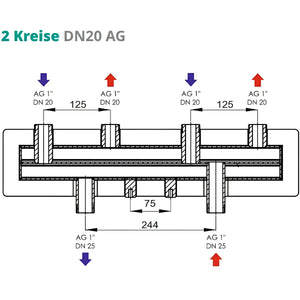

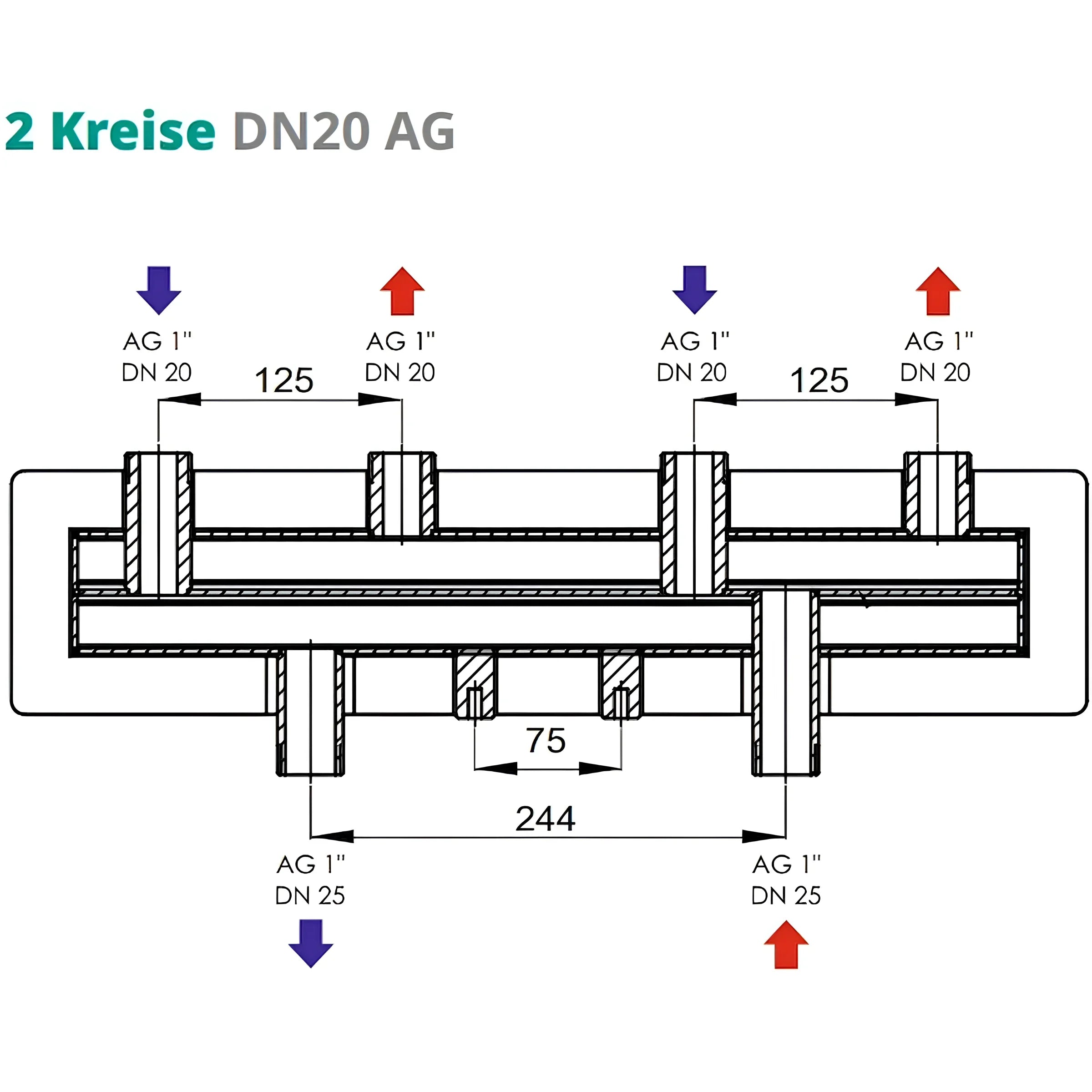

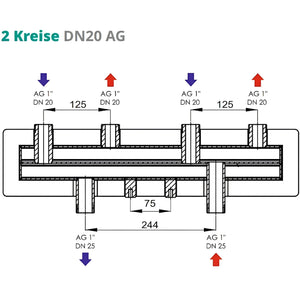

DN20 AG 2 obwody

• Materiał rozdzielacza: stal
• Izolacja: EPP o grubości 30 mm
• Mocowanie: M8
• Wymiary (wys. x gł. x szer.): 170 x 140 x 552 mm
• Waga: 5,7 kg
• Maksymalna temperatura pracy: 110 °C
• maksymalne ciśnienie robocze: 6 barów
• moc maksymalna: 29 kW
• maks. przepływ: 1,2 m/h
• Podłączenie od strony kotła: 1" AG
• Podłączenie obwodu grzewczego: 1" IG

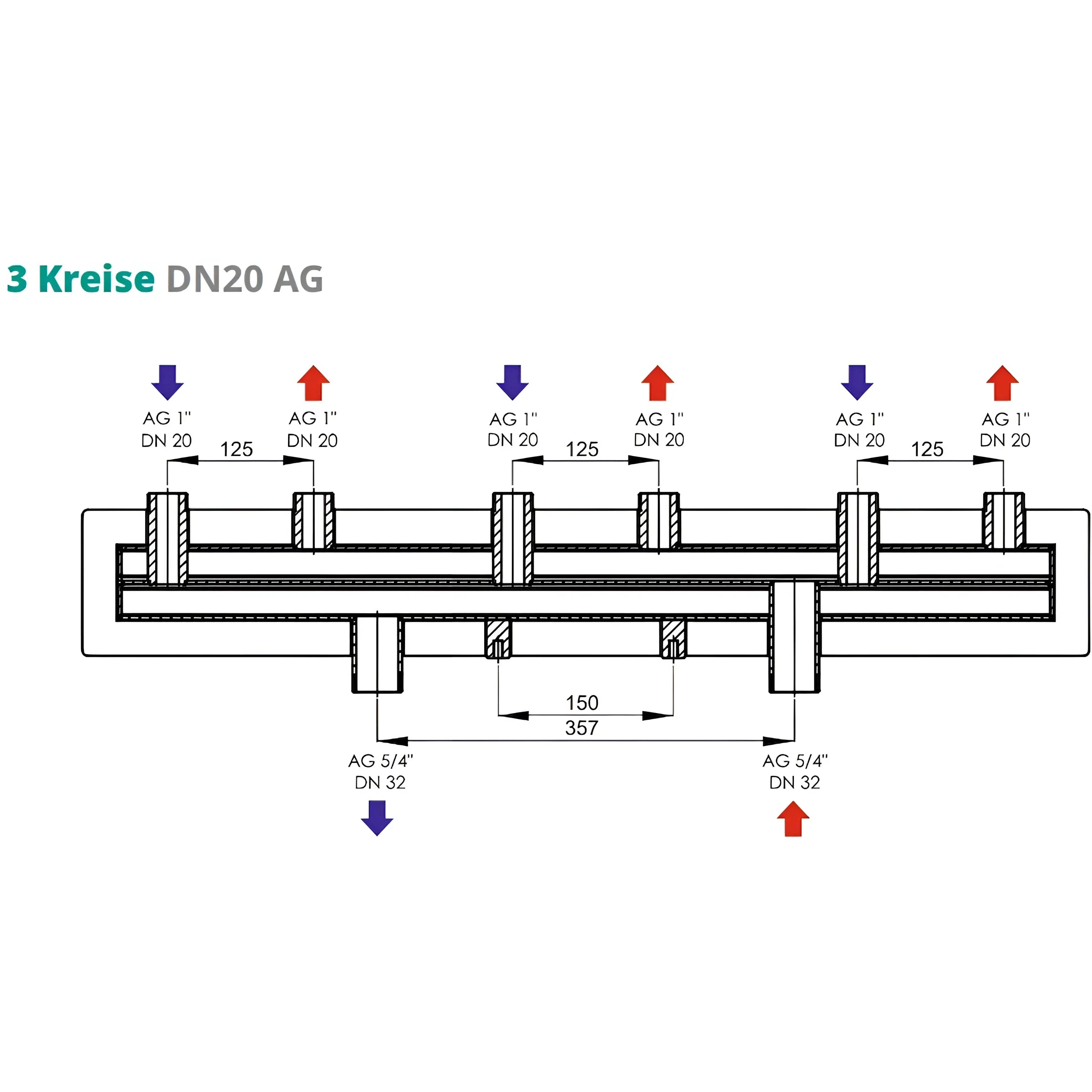

DN20 AG 3 obwody

• Materiał rozdzielacza: stal
• Izolacja: EPP o grubości 30 mm
• Mocowanie: M8
• Wymiary (wys. x gł. x szer.): 170 x 140 x 862 mm
• Waga: 8,9 kg
• Maksymalna temperatura pracy: 110 °C
• maksymalne ciśnienie robocze: 6 barów
• moc maksymalna: 54 kW
• maks. przepływ: 2,3 m/h
• Podłączenie od strony kotła: 5/4" AG
• Podłączenie obwodu grzewczego: 1" IG

Zakres dostawy

• Rozdzielacz obwodu grzewczego według Twojego wyboru
• Instrukcja montażu i obsługi

Pobierać

• Arkusz danych
