Przegląd produktu i zakres zastosowania

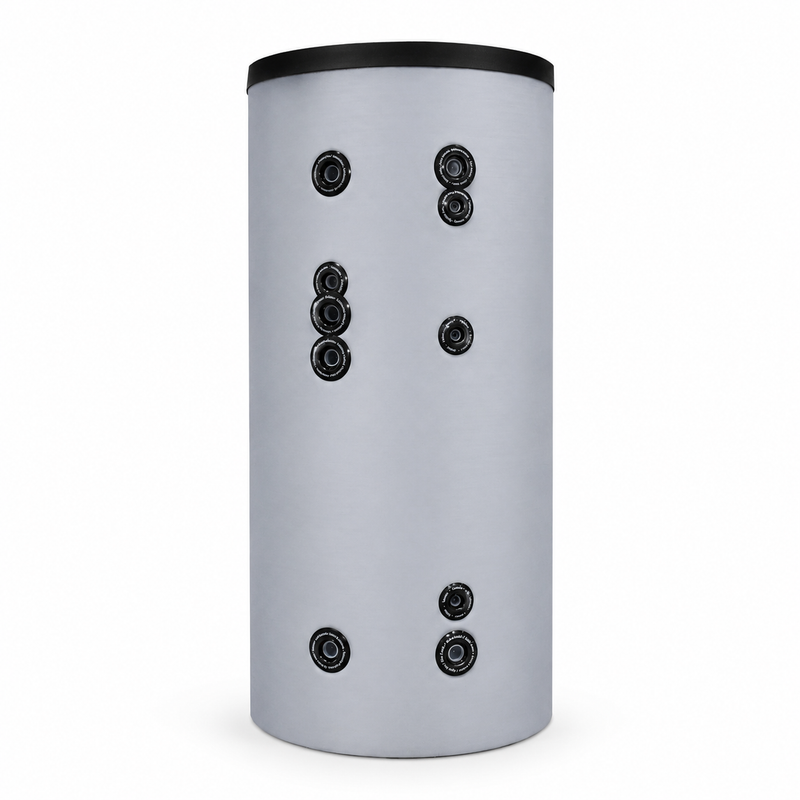

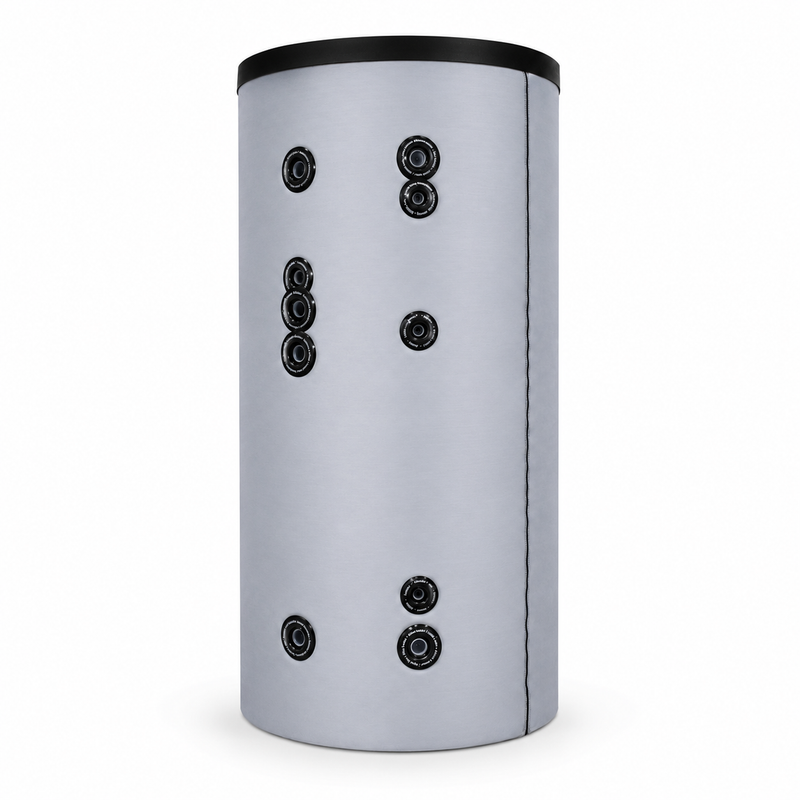

Sunex FISH S2 150 X to stojący solarny zasobnik ciepłej wody użytkowej o pojemności nominalnej 150 litrów, przeznaczony do podgrzewania i magazynowania ciepłej wody użytkowej. Dwa niezależne wymienniki ciepła z gładkich rur umożliwiają hydrauliczne podłączenie dwóch źródeł ciepła, na przykład instalacji solarnej i kotła grzewczego lub innego odpowiedniego źródła ciepła.
Dzięki kompaktowej wysokości zabudowy wynoszącej 1077 mm zasobnik jest szczególnie odpowiedni do instalacji, w których mają być włączone dwa źródła ciepła, a jednocześnie dostępna jest tylko ograniczona przestrzeń w pomieszczeniu technicznym lub kotłowni.
Technika i wyposażenie

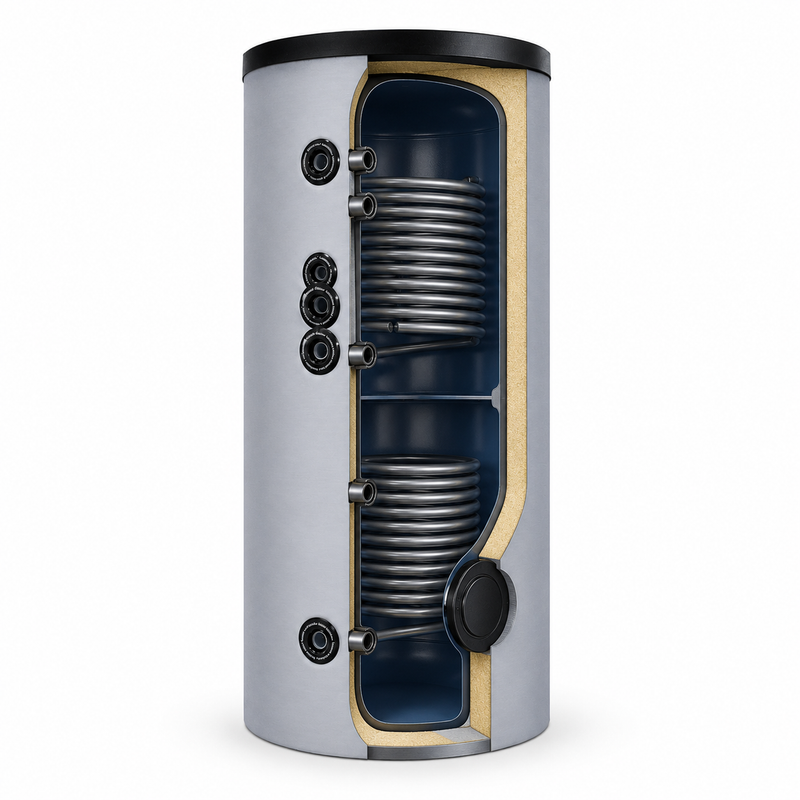

Zbiornik zasobnika wykonany jest ze stali emaliowanej S235JR. Wewnętrzna powierzchnia mająca kontakt z wodą pitną jest chroniona przed korozją przez wysokiej jakości powłokę emaliową i dwie anody magnezowe. Dolny wymiennik ciepła ma powierzchnię wymiany 0,78 m², a górny wymiennik ciepła powierzchnię 0,47 m².
Wyposażenie obejmuje otwór rewizyjny, przyłącze cyrkulacyjne, kilka tulei zanurzeniowych do czujników temperatury, przyłącze termometru oraz przyłącza do fachowego montażu uzupełniającego odpowiedniej grzałki elektrycznej. Trwale zintegrowana izolacja z twardej pianki PUR o grubości 50 mm ogranicza straty ciepła. Zasobnik osiąga klasę efektywności energetycznej B przy stracie postojowej wynoszącej 44 W.
Korzyści w codziennym użytkowaniu
Dwa oddzielne wymienniki ciepła stanowią elastyczną podstawę dla biwalentnych instalacji ciepłej wody użytkowej. Ciepło słoneczne można na przykład włączyć przez dolny wymiennik ciepła, podczas gdy górny wymiennik ciepła przejmuje dogrzewanie przez kolejne źródło ciepła.
Otwór rewizyjny ułatwia prace konserwacyjne i czyszczące wewnątrz zasobnika. Przyłącze cyrkulacyjne i kilka pozycji czujników wspierają dostosowanie do różnych koncepcji instalacji i regulacji.
Integracja systemowa i kompatybilność
Zasobnik Sunex FISH S2 150 X może być włączony do zamkniętych instalacji ciepłej wody użytkowej z kolektorami słonecznymi, kotłem grzewczym, ogrzewaniem na drewno lub innym fachowo zaprojektowanym źródłem ciepła. Podłączenie pompy ciepła jest również technicznie możliwe, o ile powierzchnia wymiennika ciepła, moc, przepływ objętościowy i wymagana temperatura ciepłej wody pasują do danej instalacji.
Do elektrycznego ogrzewania dodatkowego dostępne są przyłącza o średnicy 1 1/2 cala. Grzałka elektryczna, grupa bezpieczeństwa, naczynie wzbiorcze do wody użytkowej, sterowanie i inne elementy instalacji należy dobrać indywidualnie dla danego obiektu.
Dane techniczne w skrócie
| Typ zasobnika |
Zasobnik ciepłej wody użytkowej z dwoma wymiennikami ciepła |
| Pojemność nominalna |
150 litrów |
| Przeznaczony do wody użytkowej |
Tak |
| Liczba wymienników ciepła |
2 |
| Materiał zbiornika |
Stal S235JR, emaliowana |
| Izolacja |
50 mm pianka PUR |
| Maksymalna temperatura zasobnika |
95 °C |
| Maksymalne ciśnienie robocze zasobnika |
10 bar |
| Wymiary |
Wysokość 1 077 mm, średnica 607 mm |
| Ciężar własny |
66 kg |
Montaż
Zasobnik należy ustawiać wyłącznie w pozycji pionowej na równej, nośnej i trwale suchej powierzchni. Pomieszczenie montażowe musi być zabezpieczone przed mrozem i zapewniać wystarczająco dużo miejsca do wykonania podłączeń, prac serwisowych oraz prac przy anodzie.
Montaż, podłączenie hydrauliczne i uruchomienie mogą być wykonywane wyłącznie przez odpowiednio wykwalifikowany personel specjalistyczny. Po stronie wody pitnej należy przewidzieć m.in. zawór bezpieczeństwa z ciśnieniem zadziałania 6 bar, odpowiednie naczynie wzbiorcze do wody pitnej oraz, w razie potrzeby, reduktor ciśnienia.
Wskazówki
Przed uruchomieniem wymienników ciepła lub opcjonalnej grzałki elektrycznej zasobnik musi być całkowicie napełniony wodą i odpowietrzony. Pomiędzy zaworem bezpieczeństwa a dopływem zimnej wody nie wolno instalować żadnej armatury odcinającej.
Anody magnezowe, zawór bezpieczeństwa oraz szczelność instalacji należy regularnie kontrolować. Konkretny dobór wymiarów, podłączenie hydrauliczne i regulacja temperatury zależą od podłączonej instalacji i nie zastępują projektu wykonanego przez specjalistę.
Zakres dostawy
- Sunex FISH S2 150 X solarny zasobnik ciepłej wody użytkowej ze stałą izolacją PUR i szarą obudową zewnętrzną
