Warstwowy magazyn buforowy SPSR – wydajne rozwiązanie magazynowe dla systemów grzewczych, solarnych i paliw stałych

Przegląd produktu

Warstwowy zbiornik buforowy SPSR to solidnie wykonany zasobnik ciepłej wody użytkowej do systemów grzewczych, solarnych i elektrociepłowni. Łączy on stabilną konstrukcję zbiornika ze zintegrowaną technologią warstwową i trwale zespawanym gładkorurowym wymiennikiem ciepła, zapewniając wysoką sprawność systemu i niezawodne warstwowanie powrotu.

Budownictwo i materiały

Zbiornik i wymiennik ciepła z rurą bez powłoki wykonane są z wysokiej jakości stali S235JRG2 zgodnie z normami DIN 4753 i EN 12897. Wnętrze pozostaje surowe, a powłoka zewnętrzna jest zagruntowana. Zbiornik magazynowy jest bezpiecznie osadzony na pierścieniu podstawy. Zbiornik jest zaprojektowany do maksymalnego ciśnienia roboczego 5 barów i posiada dwa gniazda na grzałki elektryczne.

Technologia warstwowa i wymienniki ciepła

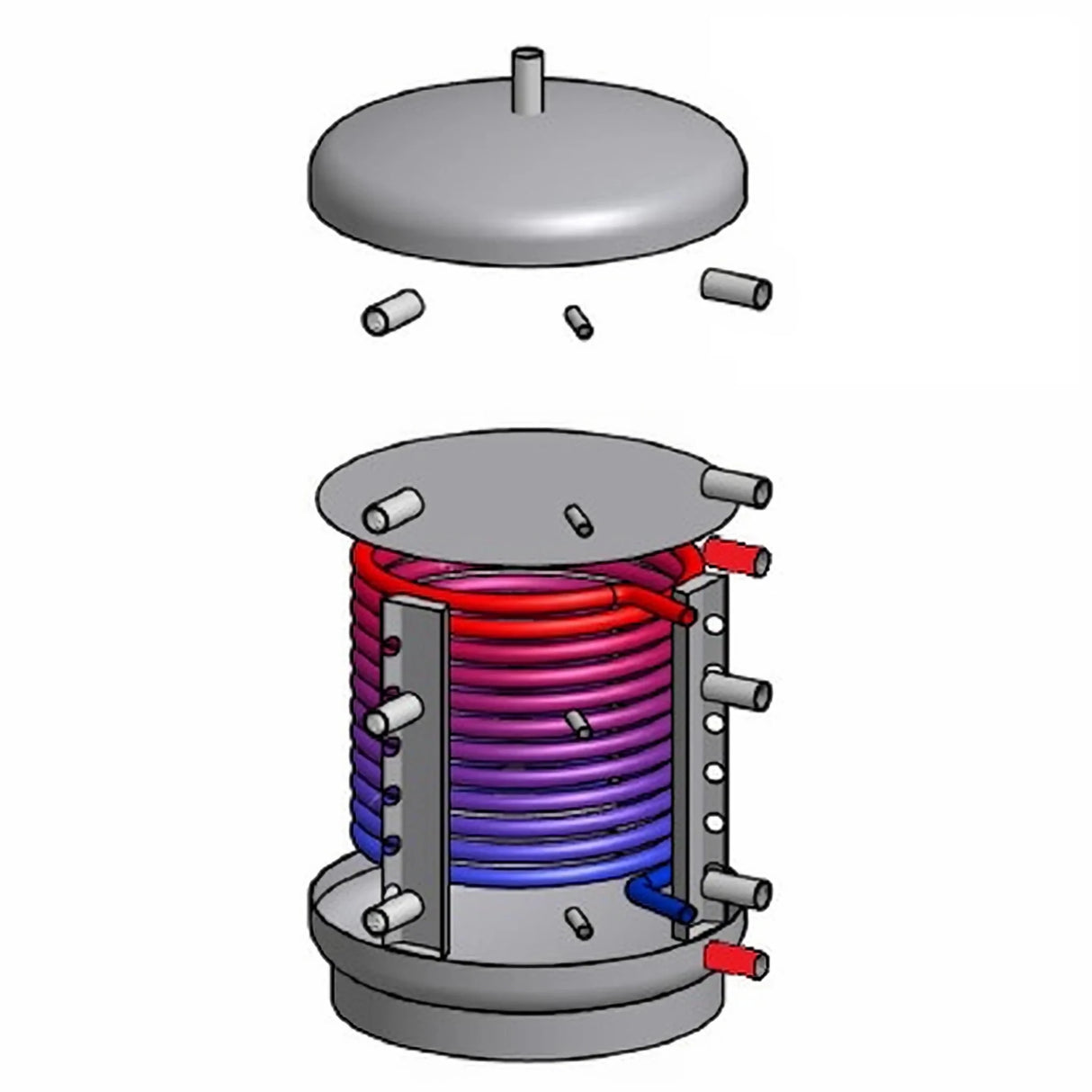

Aby zoptymalizować rozwarstwienie, w zbiorniku magazynowym zintegrowano kanały rozwarstwiające, a także wspawano płytę rozwarstwiającą. Elementy te ograniczają mieszanie i poprawiają rozwarstwienie temperaturowe, zwiększając w ten sposób ilość ciepła użytkowego. Trwale spawany, gładkorurowy wymiennik ciepła zapewnia efektywną wymianę ciepła w obiegach solarnych i grzewczych.

Połączenia i łatwość instalacji

Układ przyłączy pod kątem 90° ułatwia instalację i podłączenie wielu zbiorników buforowych. Umożliwia to kompaktowe rozmieszczenie systemów i proste ich łączenie. Układ przyłączy i pierścienia bazowego upraszcza instalację i późniejszą konserwację.

Warianty izolacji – EPS AirPor® szary

Izolacja z szarej pianki polistyrenowej EPS AirPor® jest dostępna w grubościach 100 mm (klasa efektywności C) i 130 mm (klasa efektywności B). Izolacja łączy EPS z dodatkową warstwą włókniny i domieszką nanocząsteczek grafitu, które znacząco redukują straty ciepła poprzez zwiększone odbicie ciepła.

Dzięki lekkiej i precyzyjnie dopasowanej konstrukcji, izolacja jest szybka w montażu, wytrzymała mechanicznie i w 100% nadaje się do recyklingu. Całkowita grubość izolacji, a także dodatkowa izolacja podłogi i dachu, zapewniają znaczną oszczędność energii podczas eksploatacji.

Wariant izolacji – pianka poliuretanowa supersztywna

Izolacja z supersztywnej pianki poliuretanowej o grubości 150 mm (do zbiorników o pojemności 600–1000 l) łączy doskonałe właściwości izolacyjne z płaszczem RAL 9006 PS i listwą zaciskową, co ułatwia montaż. Włóknina poliestrowa o grubości 10 mm zapobiega stratom konwekcyjnym na ściance zbiornika, pokrywie i tulejach.

Dzięki przewodności cieplnej wynoszącej około 0,023 W/mK i klasie efektywności energetycznej A izolacja ta oferuje najlepsze parametry izolacyjne w swojej klasie, a ponadto nadaje się do recyklingu i jest przyjazna dla skóry.

Dane techniczne i wyposażenie

SPSR jest wyposażony w kanały warstwowe, płytę warstwową oraz zamontowany na stałe wymiennik ciepła z gładkimi rurami. Inne cechy to surowe wnętrze i zagruntowana powierzchnia zewnętrzna, dwa gniazda na grzałki elektryczne oraz konstrukcja umożliwiająca pracę pod ciśnieniem do 5 barów.

Zalety i obszary zastosowań

Połączenie ukierunkowanej technologii warstwowej, wysokiej jakości konstrukcji stalowej i skutecznej izolacji zwiększa wydajność systemów grzewczych i redukuje straty ciepła. Obszary zastosowań obejmują systemy grzewcze, kotły na paliwo stałe, systemy solarne i elektrociepłownie, a także skojarzone systemy energetyczne oparte na niezawodnym rozwarstwieniu temperaturowym.

Środowisko, bezpieczeństwo i standardy

Materiały użyte do produkcji są przyjazne dla środowiska i w dużej mierze nadają się do recyklingu.Materiały izolacyjne spełniają powszechnie stosowane wymogi ochrony przeciwpożarowej (DIN 4102 B2) oraz wymogi dotyczące przewodności cieplnej zgodnie z normą DIN EN 12667, co oznacza, że ​​zbiornik magazynowy spełnia wysokie standardy bezpieczeństwa i ekologii.

Wybór, instrukcja montażu i serwis

Wybierz odpowiednią pojemność magazynową i wariant izolacji, aby dopasować je do potrzeb swojego systemu; standardowy układ tulei ułatwia integrację. Aby zapewnić optymalną wydajność, zaleca się profesjonalną instalację przez przeszkolony personel oraz uwzględnienie konfiguracji połączeń podczas planowania systemu.

Zakres dostawy

• Zbiornik warstwowy z 1 wymiennikiem ciepła do wyboru
• w tym wybrana izolacja
• Montaż &wzmacniacz; instrukcja obsługi
