Przegląd produktu i zakres zastosowania

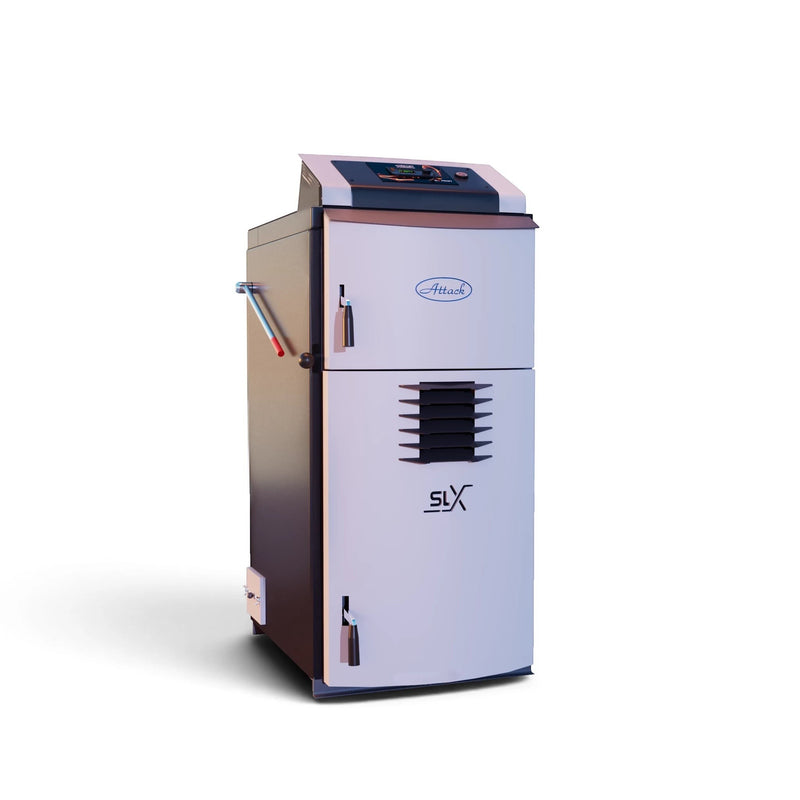

Kocioł ATTACK SLX 45 LAMBDA Touch to ręcznie zasypywany kocioł zgazowujący drewno, przeznaczony do zamkniętych instalacji centralnego ogrzewania wodnego. Z mocą znamionową 45 kW i zakresem mocy od 22,5 do 45 kW, ten model jest przeznaczony do większych instalacji centralnego ogrzewania, których zapotrzebowanie na ciepło zostało fachowo dopasowane do mocy kotła.

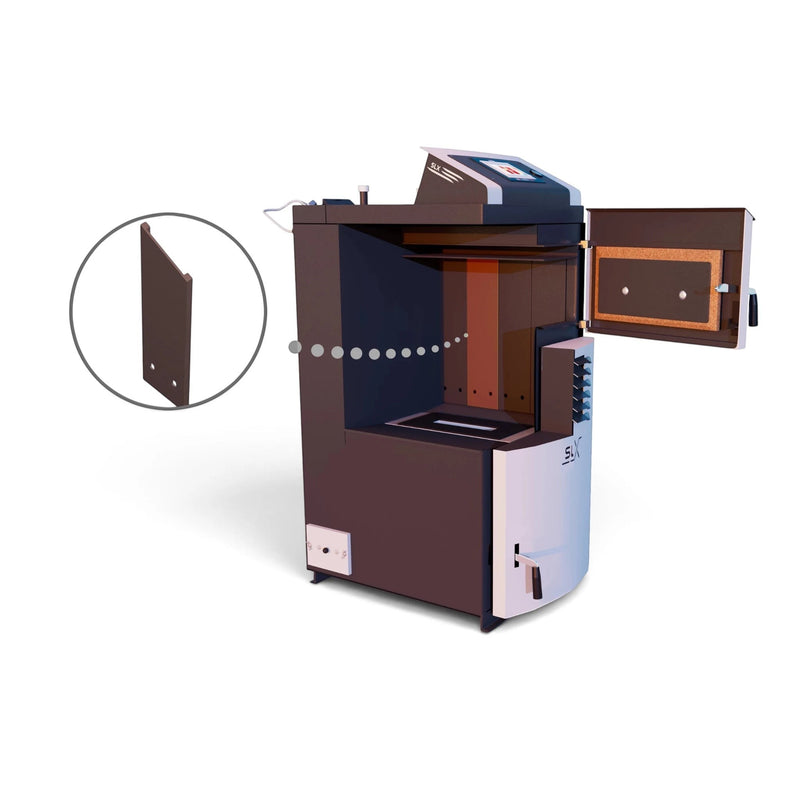

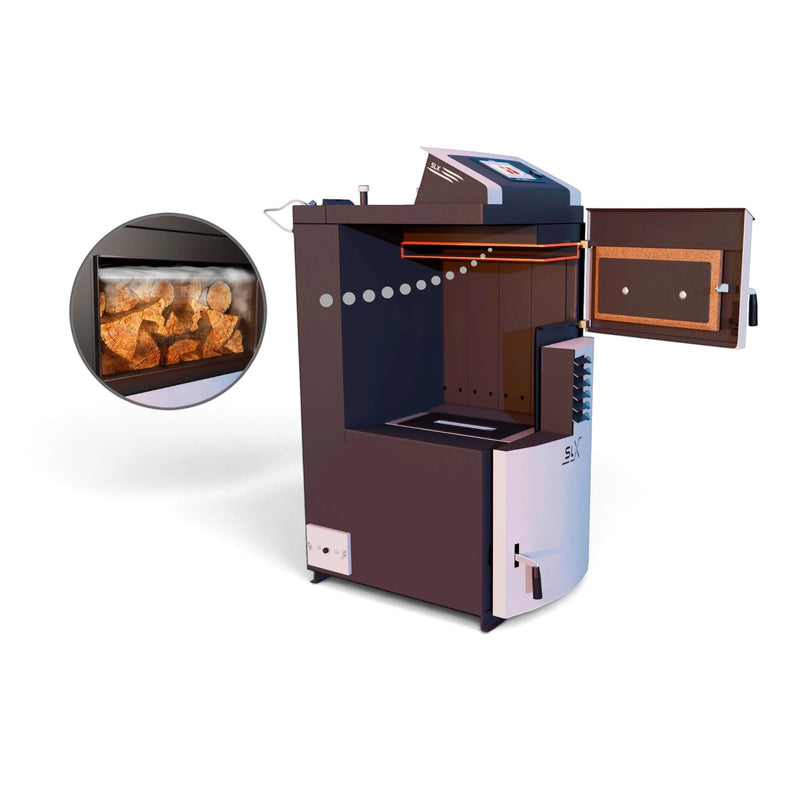

Pojemna komora załadunkowa o pojemności 230 litrów pomieści łupane, suche drewno kawałkowe o długości do 750 mm. Dzięki temu można stosować długie polana i zapewnić większe ilości paliwa na jeden cykl spalania.
Technika i wyposażenie
Regulator LAMBDA Touch przetwarza temperaturę kotła, temperaturę spalin i zawartość tlenu resztkowego. Na tej podstawie steruje wentylatorem wyciągowym oraz motorycznie sterowanymi klapami powietrza pierwotnego i wtórnego. Powietrze do spalania jest w ten sposób automatycznie dostosowywane do aktualnego stanu pracy.

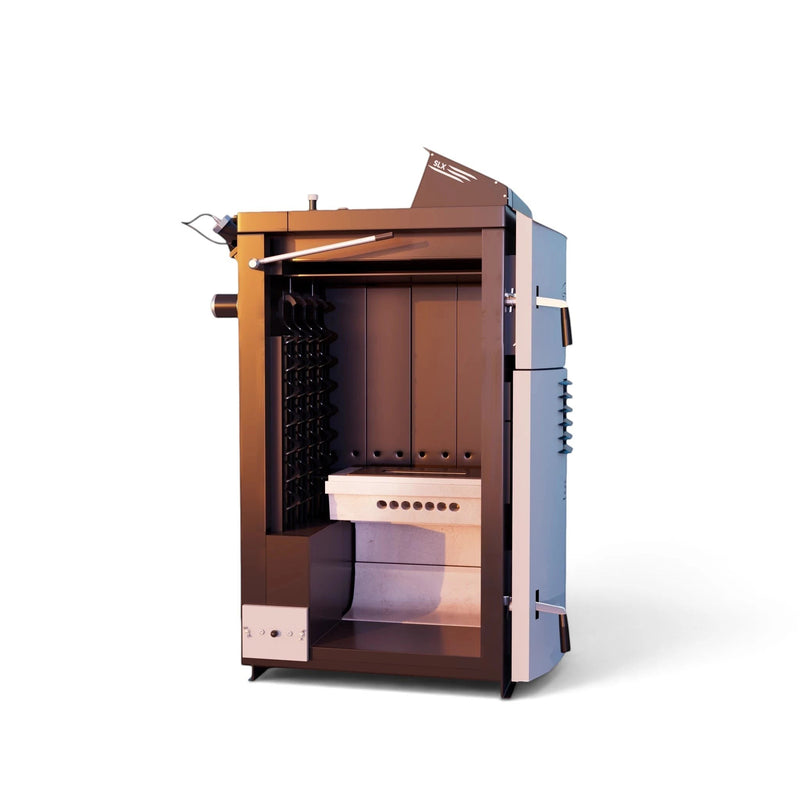

Kocioł pracuje z rurowym wymiennikiem ciepła i turbulatorami. Wbudowany wymiennik bezpieczeństwa umożliwia, we współpracy z odpowiednim zaworem bezpieczeństwa termicznego, odprowadzenie nadmiaru ciepła w przypadku niedopuszczalnie wysokiej temperatury kotła.
Korzyści w codziennym użytkowaniu
Komora załadunkowa o pojemności 230 litrów i maksymalna długość polan 750 mm zmniejszają nakład pracy związany z rozdrabnianiem i dokładaniem paliwa. Przy odpowiedniej jakości drewna, pracy znamionowej i prawidłowym dopasowaniu instalacji możliwy jest orientacyjny czas spalania około 5,1 godziny na jeden załadunek.
Ekran dotykowy, sonda lambda, regulowany wentylator wyciągowy i motoryczne klapy powietrza wspierają kontrolowaną pracę kotła. Automatyczna regulacja powietrza zmniejsza potrzebę ręcznych ustawień podczas spalania.
Integracja z systemem i kompatybilność

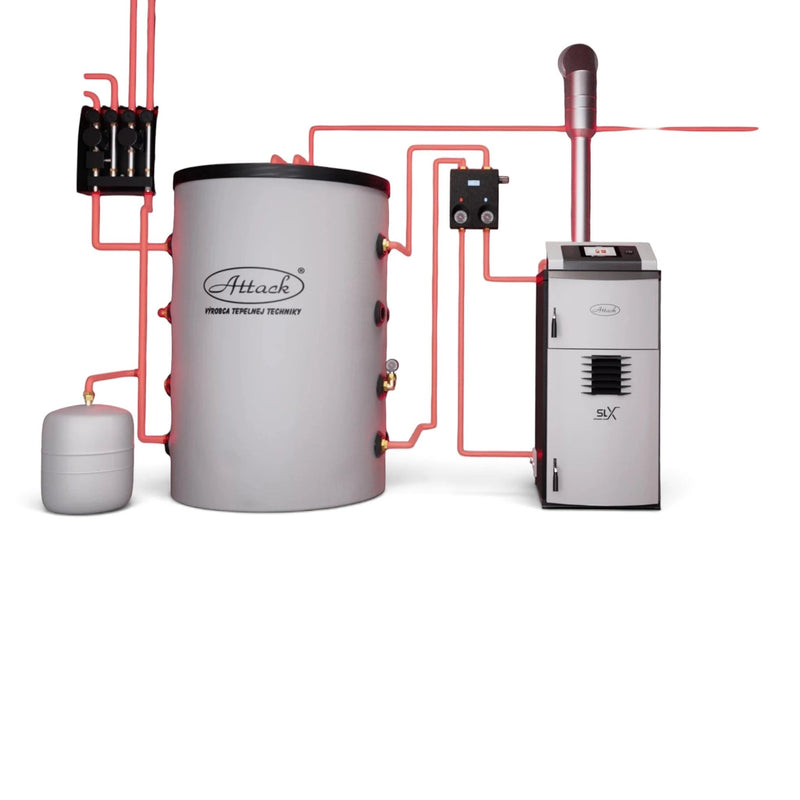

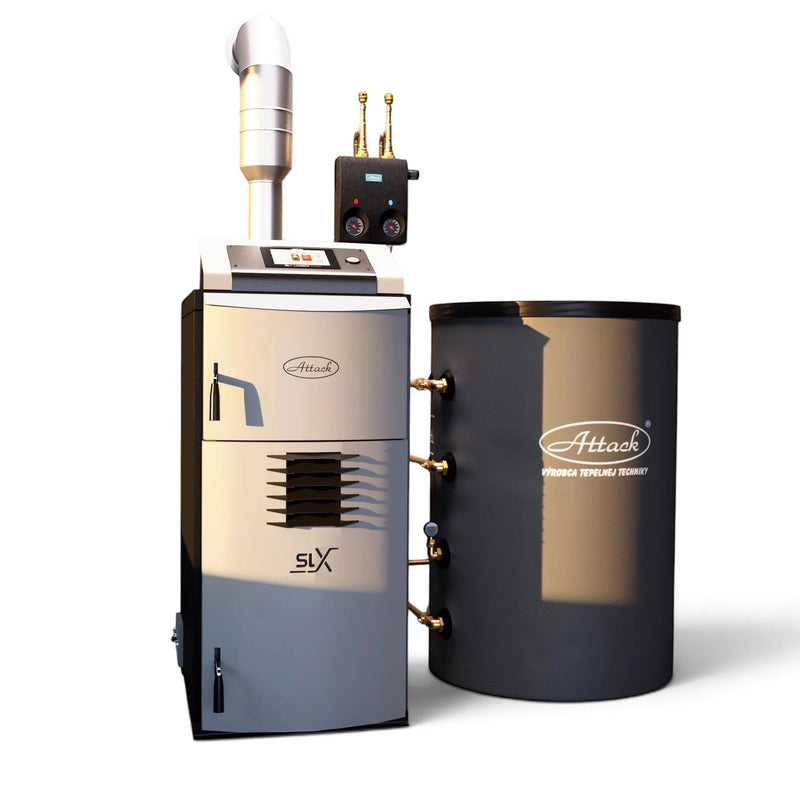

Dla ATTACK SLX 45 LAMBDA Touch zalecana jest pojemność zbiornika buforowego wynosząca 3 200 litrów. Ostateczny dobór zależy od zapotrzebowania na ciepło, hydrauliki, odbioru ciepła, trybu pracy oraz obowiązujących wymagań technicznych.
Zasilanie i powrót wykonane są jako przyłącza G-2 cale. Przyłącze czopucha ma średnicę 150 mm, a wymagany ciąg kominowy wynosi 23 Pa. Odpowiednie podniesienie temperatury powrotu musi zapewniać temperaturę powrotu co najmniej 65 °C.
Dane techniczne w skrócie
| Stopień mocy znamionowej |
45 kW |
| Zakres mocy |
22,5–45 kW |
| Paliwo |
Suche, łupane drewno kawałkowe |
| Technika spalania |
Gazownik do drewna |
| Sprawność paliwowa przy mocy znamionowej |
81,2 % |
| Sezonowa efektywność energetyczna ogrzewania pomieszczeń |
79 % |
| Klasa efektywności energetycznej |
A+ |
| Wskaźnik efektywności energetycznej |
EEI 116 |
| Klasa kotła |
Klasa 5 |
| Maksymalna długość polana |
750 mm |
| Temperatura spalin przy obciążeniu znamionowym |
170 °C |
| Wymagany ciąg kominowy |
23 Pa |
| Przyłącze przewodu spalinowego |
150 mm |
| Zasilanie i powrót |
G 2 cale |
| Maksymalne ciśnienie robocze |
2,5 bara |
| Zalecana pojemność zbiornika buforowego |
3 200 litrów |
| Przyłącze elektryczne |
230 V / 50 Hz / 10 A |
| Pobór mocy pomocniczej przy mocy znamionowej |
63 W |
| Stopień ochrony |
IP20 |
| Wymiary W × S × G |
1 472 × 703 × 1 506 mm |
| Masa |
650 kg |
Montaż
Ustawienie, podłączenie hydrauliczne, podłączenie do komina, podłączenie elektryczne, pierwsze uruchomienie oraz kontrola bezpieczeństwa muszą być wykonane przez odpowiednio wykwalifikowanych specjalistów. Instalacja wymaga skutecznego podnoszenia temperatury powrotu, odpowiednio dobranego zbiornika buforowego, zaworu bezpieczeństwa, termicznego zabezpieczenia odpływu oraz trwale zabezpieczonego odbioru ciepła.
Uwagi
Do prawidłowej pracy należy używać suchego, łupanego drewna kawałkowego o zalecanej wilgotności około 12–20 %. Mokre lub nieodpowiednie paliwo może pogorszyć wydajność i jakość spalania oraz sprzyjać powstawaniu smoły i kondensatu.
Wymaganą moc kotła, wielkość zbiornika buforowego, hydraulikę instalacji oraz dobór komina należy określić indywidualnie dla danego obiektu. Podane wartości mocy nie zastępują obliczeń zapotrzebowania na ciepło ani projektu instalacji.
Zakres dostawy
- Kocioł zgazowujący drewno ATTACK SLX 45 LAMBDA Touch z zintegrowanym sterownikiem LAMBDA Touch i sondą lambda
