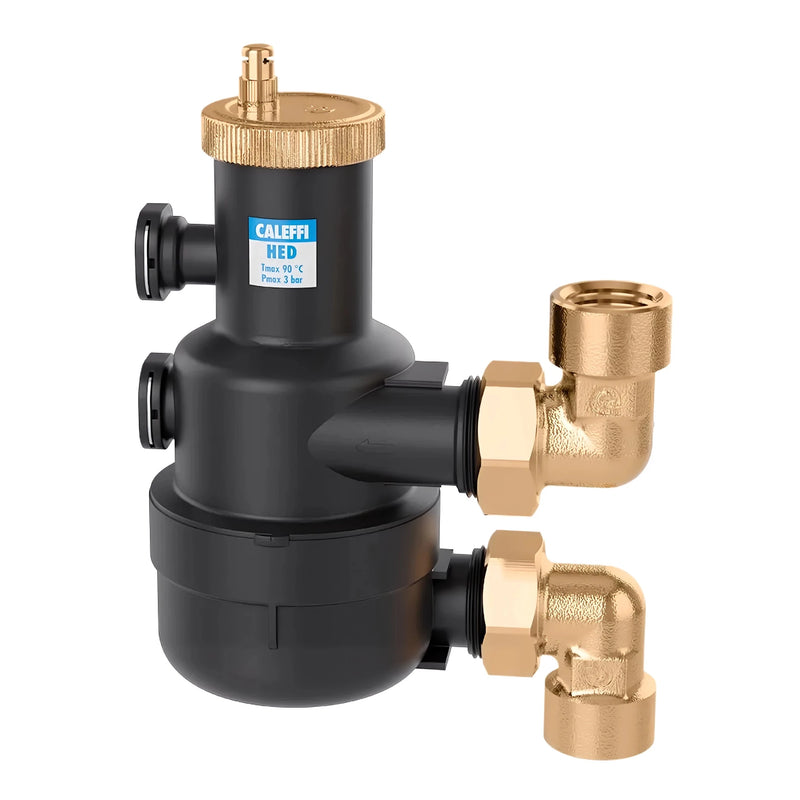

Wysokowydajny odpowietrznik CALEFFI HED®
Funkcja
Wysokowydajny odpowietrznik CALEFFI HED® usuwa do 99% powietrza zawartego w czynniku grzewczym już przy pierwszym przepływie. Dzięki temu instalacje pracujące z wodą prawie pozbawioną powietrza działają w optymalnych warunkach, co znacznie redukuje hałas, korozję i problemy mechaniczne.

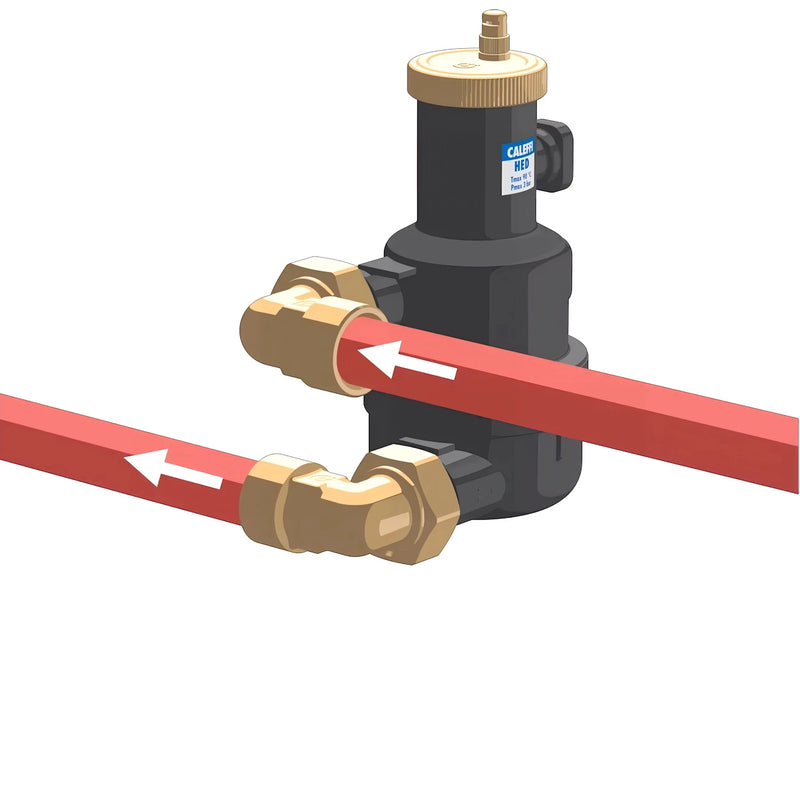

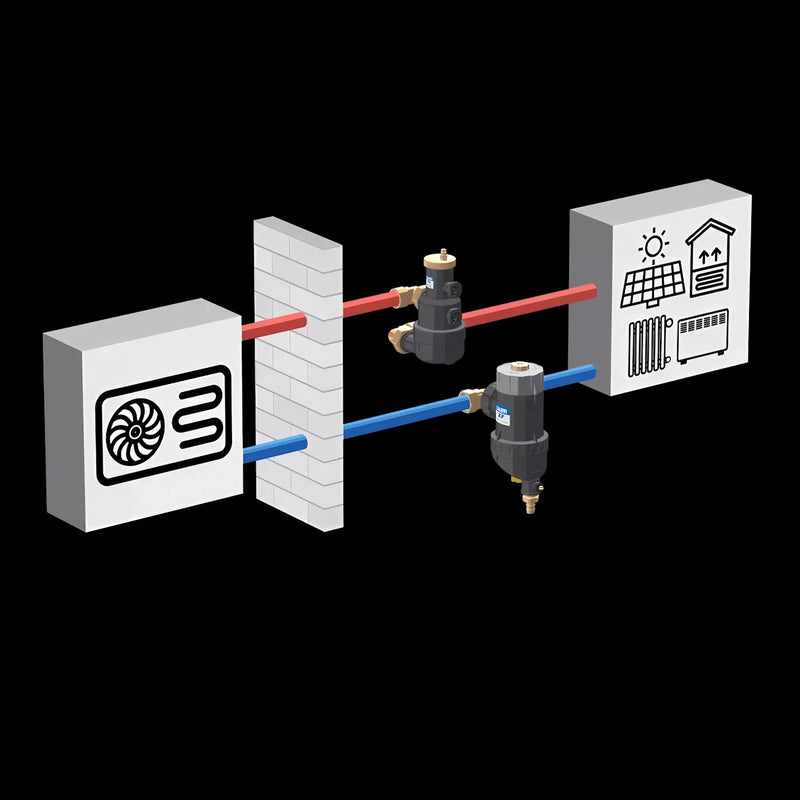

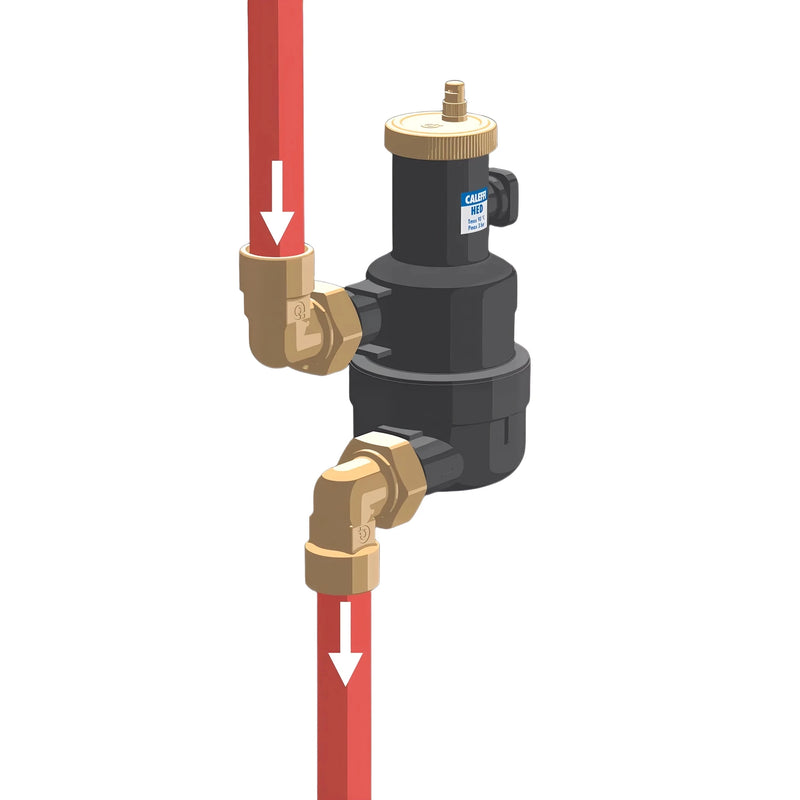

Odpowietrznik został zaprojektowany specjalnie do stosowania w instalacjach z pompami ciepła i systemach grzewczych, a jego rozwiązanie jest opatentowane. Może być instalowany w rurociągach poziomych i pionowych oraz z osiowo obrotowymi przyłączami.
Materiały
Obudowa odpowietrznika CALEFFI HED® wykonana jest z PA66G30, a pływak z PP. Prowadnica i trzpień pływaka są wykonane z mosiądzu (EN 12164 CW614N), a dźwignia pływaka i sprężyna ze stali nierdzewnej (EN 10270-3 / AISI 302). Uszczelki wykonane są z EPDM.
Parametry techniczne
Medium roboczym jest woda; maksymalne ciśnienie robocze oraz maksymalne ciśnienie odpowietrzania wynoszą 3 bar. Dopuszczalny zakres temperatury roboczej wynosi od 0 do 90 °C, dzięki czemu odpowietrznik nadaje się do typowych warunków pracy instalacji grzewczych i pomp ciepła.
Przyłącza i spust
Dostępne są wersje z gwintem wewnętrznym 1" (ISO 228-1) i 1 1/4" (ISO 228-1) z uszczelką O-ring. Króciec spustowy wyposażony jest w higroskopijną nakrętkę, która umożliwia bezpieczne i ograniczające kondensację odwadnianie.

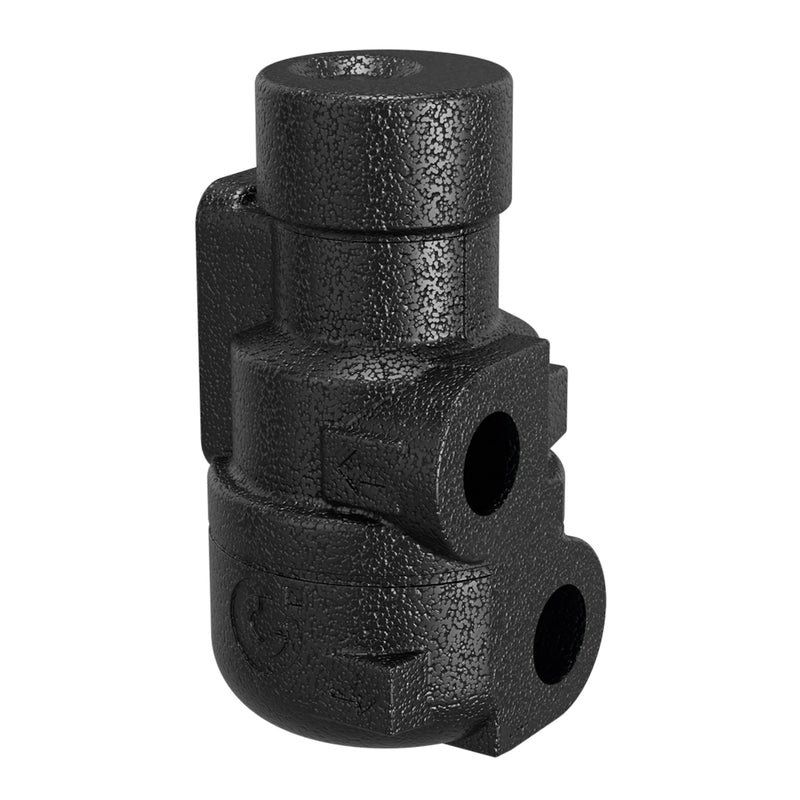

Właściwości techniczne izolacji
Dostarczana izolacja wykonana jest z PPE o gęstości 38 g/l. Współczynnik przewodzenia ciepła w temperaturze 10 °C wynosi 0,039 W/(m·K), a współczynnik oporu dyfuzyjnego pary wodnej wynosi ≥ 39 700, co zapewnia wysokie właściwości izolacji termicznej i paroizolacji.
Zasada działania
Specjalny układ przyłączy wytwarza skierowany w dół ruch obrotowy czynnika grzewczego od przyłącza górnego do dolnego. W środku korpusu powstaje strefa uspokojenia, w której gromadzą się mikropęcherzyki i są dociskane do ściany zewnętrznej.
Dzięki opatentowanemu kształtowi wewnętrznemu powietrze unosi się w środkowej strefie i gromadzi się w komorze pływaka. Tam jest wychwytywane przez mechanizm pływakowy i kontrolowanie usuwane do powietrza zewnętrznego.
Dobór
Maksymalny przepływ, przy którym CALEFFI HED® zapewnia najwyższą wydajność, wynosi 3 m³/h. Przy mniejszych przepływach dobór odpowietrznika może być dokonany na podstawie średnicy rurociągu, aby zapewnić optymalne usuwanie powietrza.
Zalety
Zastosowanie odpowietrznika o wysokiej skuteczności redukuje hałas pracy, minimalizuje ryzyko korozji i zapobiega awariom funkcjonalnym. Dzięki wysokiej skuteczności separacji poprawia się wydajność i żywotność całej instalacji.
Elastyczność montażu (poziomo, pionowo, obrotowe przyłącza) oraz solidne materiały sprawiają, że urządzenie jest niezawodne w różnych zastosowaniach techniki grzewczej i pomp ciepła.
Wskazówki montażowe
Odpowietrznik może być instalowany w różnych orientacjach rury; należy zapewnić dostęp do komory pływaka i króćca spustowego w celu konserwacji i kontroli wzrokowej. Należy przestrzegać podanych wartości granicznych ciśnienia i temperatury.
Warianty produktu
Wersje do rur miedzianych są dostępne jako nr art. 551602 i 551603; dla rur stalowych przewidziano artykuły 551606, 551607 i 551617. Wybierz odpowiedni wariant zgodnie z materiałem i wymiarami rur.
Krótki przegląd danych technicznych
Medium robocze: woda; Maks. ciśnienie robocze/upustowe: 3 bar; Zakres temperatur: 0–90 °C; Maks. przepływ dla najwyższej wydajności: 3 m³/h; Przyłącza: 1" GW / 1 1/4" GW (ISO 228-1) z O-ringiem; Izolacja: PPE, 38 g/l, λ=0,039 W/(m·K) przy 10 °C, μ ≥ 39 700.
Dane techniczne
Materiały
- Obudowa: PA66G30
- Pływak: PP
- Prowadnica i drążek pływaka: mosiądz EN 12164 CW614N
- Dźwignia pływaka i sprężyna: stal nierdzewna EN 10270-3 (AISI 302)
- Uszczelki: EPDM
Parametry
- Medium robocze: woda
- Maksymalne ciśnienie robocze: 3 bar
- Maksymalne ciśnienie odpowietrzania: 3 bar
- Zakres temperatury roboczej: 0-90 °C
Przyłącza
- 1" GW (ISO 228-1), 1 1/4" GW (ISO 228-1) z O-ringiem
- Króciec spustowy: z higroskopijną pokrywą
Właściwości techniczne izolacji
- Materiał: PPE
- Gęstość: 38 g/l
- Współczynnik przewodzenia ciepła (ISO 8301): przy 10 °C: 0,039 W/(m·K)
- Współczynnik oporu dyfuzyjnego pary wodnej (DIN 52615): ≥ 39.700
Zakres dostawy
- Wysokowydajny odpowietrznik
- Izolacja (opcjonalnie)
- Instrukcja montażu i obsługi
