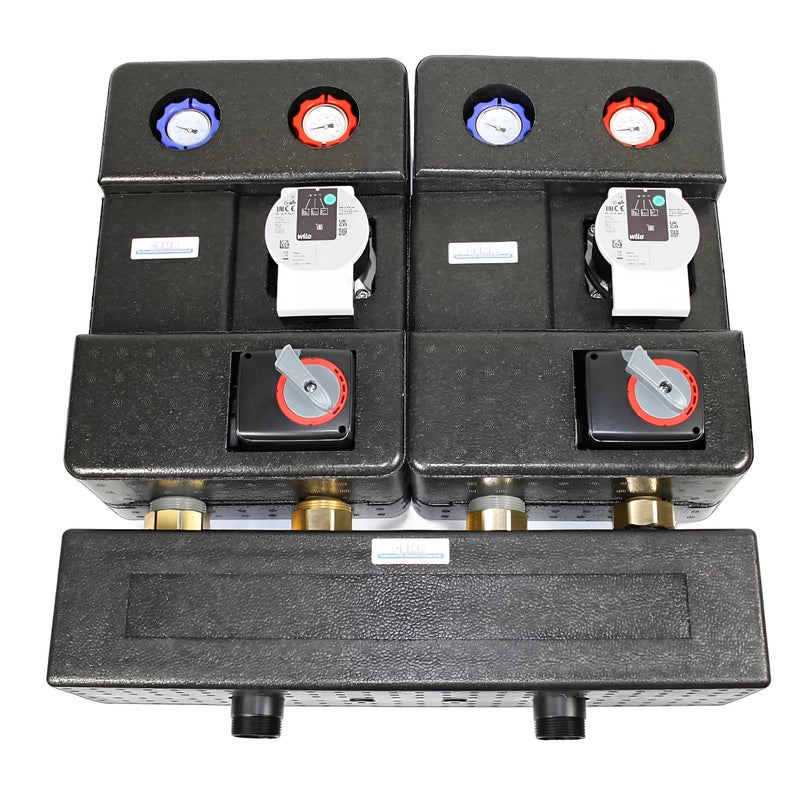

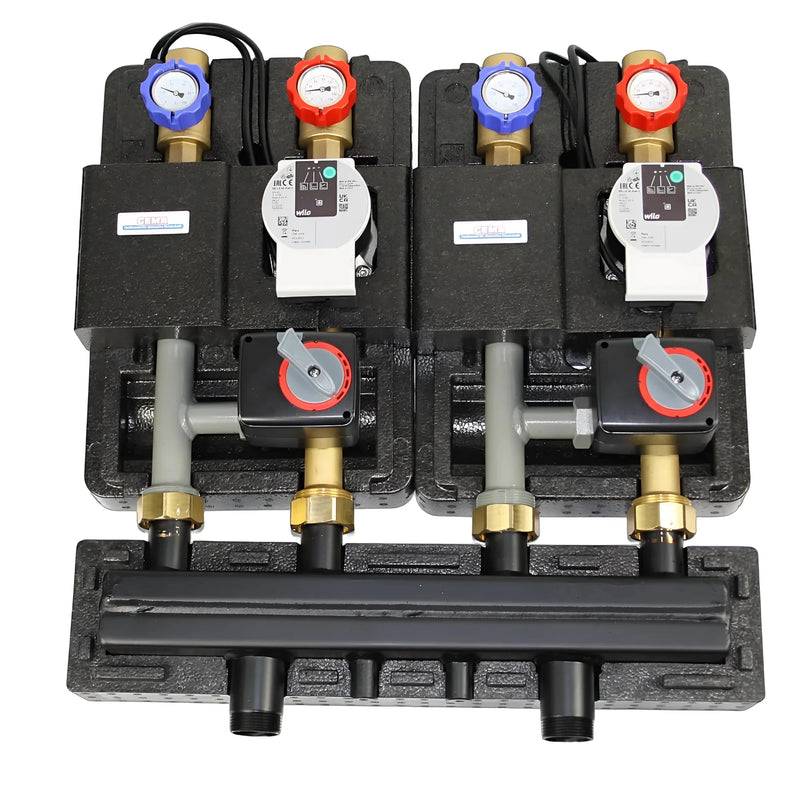

Rozdzielacz obiegu grzewczego z grupą pompową & Mieszacz trójdrogowy

Rozdzielacz obiegu grzewczego z grupą pompową & Mikser trójdrożny

Przegląd produktów Rozdzielacze obwodów grzewczych

Wysokiej jakości rozdzielacz obwodów grzewczych Sunex łączy w sobie solidną stalową konstrukcję z odpornymi na korozję mosiężnymi nakrętkami i izolacją EPP o grubości 30 mm. Dostępny jest w wersjach dla 2 lub 3 obwodów grzewczych o średnicy DN20 i DN25 oraz oferuje elastyczne opcje podłączenia z gwintem zewnętrznym lub wewnętrznym.

Dzięki kompaktowej konstrukcji i wyraźnemu oznakowaniu kotła i obwodu grzewczego, montaż jest prosty i bezbłędny – idealny zarówno do nowych budynków, jak i modernizacji.

Obszary zastosowań

Niezależnie od tego, czy chodzi o ogrzewanie podłogowe, grzejnikowe, czy system hybrydowy: rozdzielacz obiegu grzewczego optymalizuje dystrybucję ciepła w budynkach mieszkalnych, komercyjnych, biurach czy warsztatach. Precyzyjna regulacja zapewnia wysoki poziom komfortu, zwłaszcza w systemach o zmiennej temperaturze zasilania.

Budownictwo i materiały

Korpus kolektora, wykonany z wysokiej jakości stali, zapewnia niezawodną pracę nawet w wysokich temperaturach i ciśnieniach. Mosiężne nakrętki gwarantują trwałe i odporne na korozję połączenie. Izolacja EPP minimalizuje straty ciepła i zwiększa wydajność systemu.

Mocowania M8 umożliwiają bezpieczny montaż na ścianie bez dodatkowych uchwytów, a wszystkie połączenia pozostają łatwo dostępne.

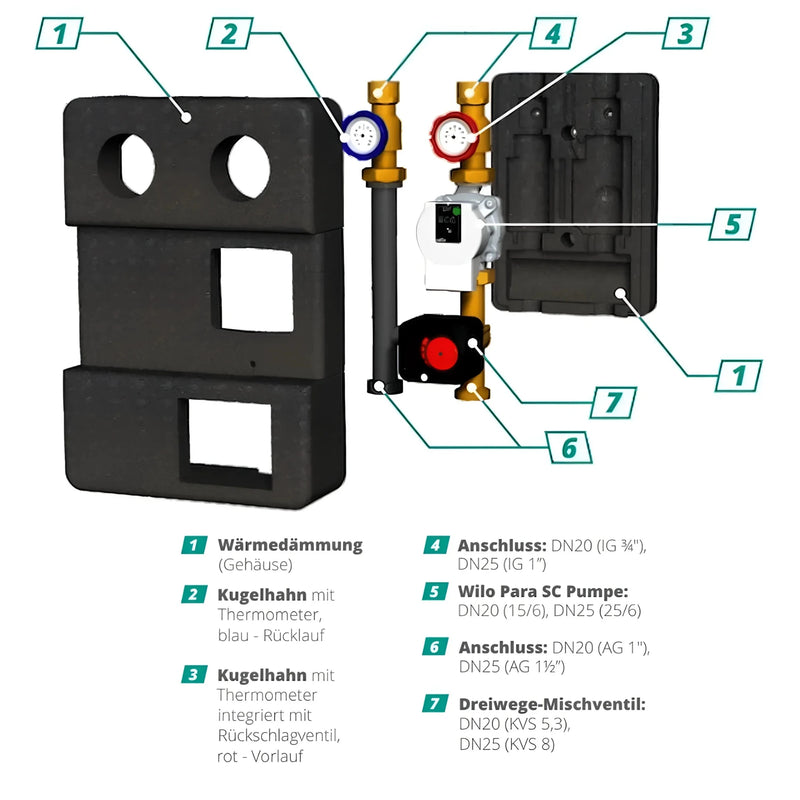

Przegląd produktów Grupa pomp

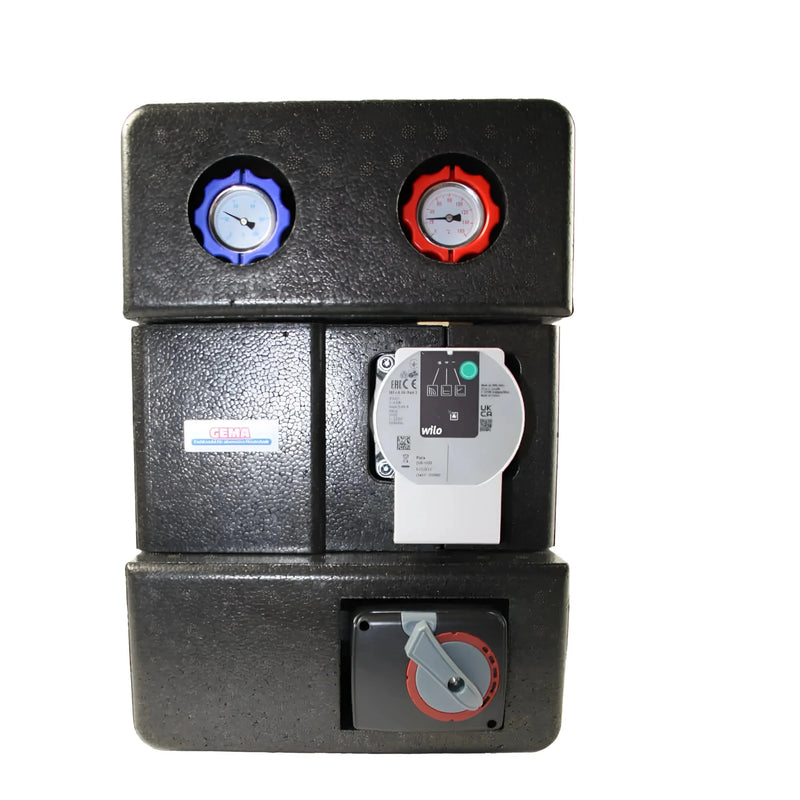

Grupa pompowa GPO-Sunex DN 25 łączy w sobie wysokosprawną pompę Wilo Yonos Para 25/6 z trójdrogowym zaworem mieszającym. Zapewnia precyzyjną regulację temperatury i wydajną cyrkulację czynnika grzewczego i chłodniczego w szerokiej gamie instalacji.

Zawór mieszający trójdrożny

Innowacyjny trójdrożny zawór mieszający precyzyjnie reguluje przepływy ogrzewania i chłodzenia w zależności od potrzeb, gwarantując równomierny rozkład temperatury. Mocny serwomotor zapewnia czas otwarcia zaworu wynoszący 124 sekundy i moment obrotowy 8 Nm.

Wysokiej jakości izolacja EPDM i trwałe komponenty gwarantują niezawodną pracę przez wiele lat.

Pompa o wysokiej sprawności Wilo Yonos Para

Wilo Yonos Para 25/6 charakteryzuje się niskim zużyciem energii, cichą pracą i inteligentnymi funkcjami automatyki. Maksymalny pobór prądu wynosi 0,44 A, a jego sprawność energetyczna wynosi 0,20.

Maksymalne ciśnienie wody: 6 bar, maksymalna temperatura wody: 90 °C, wydajność przepływu: do 3 m³/h.

Instalacja i aplikacje

Dzięki kompaktowej konstrukcji i wstępnie zmontowanym zaworom kulowym, integracja z istniejącymi systemami ogrzewania, chłodzenia lub ciepła procesowego jest bezproblemowa. Termometry w przewodach zasilającym i powrotnym zapewniają precyzyjny odczyt temperatury w każdej chwili, a zawór zwrotny na przewodzie zasilającym zapobiega niepożądanemu przepływowi wstecznemu.

Doskonale nadaje się do nowych zastosowań budowlanych i modernizacji – w obiektach prywatnych, komercyjnych i przemysłowych.

Dane techniczne

Dane techniczne rozdzielacza obiegu grzewczego

Wersja: DN25, 2 obwody
Wymiary (wys. x gł. x szer.): 193 × 137 × 552 mm
Waga: 6,05 kg
Maksymalna temperatura pracy: 110 °C
Maksymalne ciśnienie robocze: 6 barów
Moc maksymalna: 54 kW
Maksymalny przepływ: 2,3 m³/h
Podłączenie od strony kotła: 5/4" AG
Podłączenie od strony obiegu grzewczego: 6/4" IG

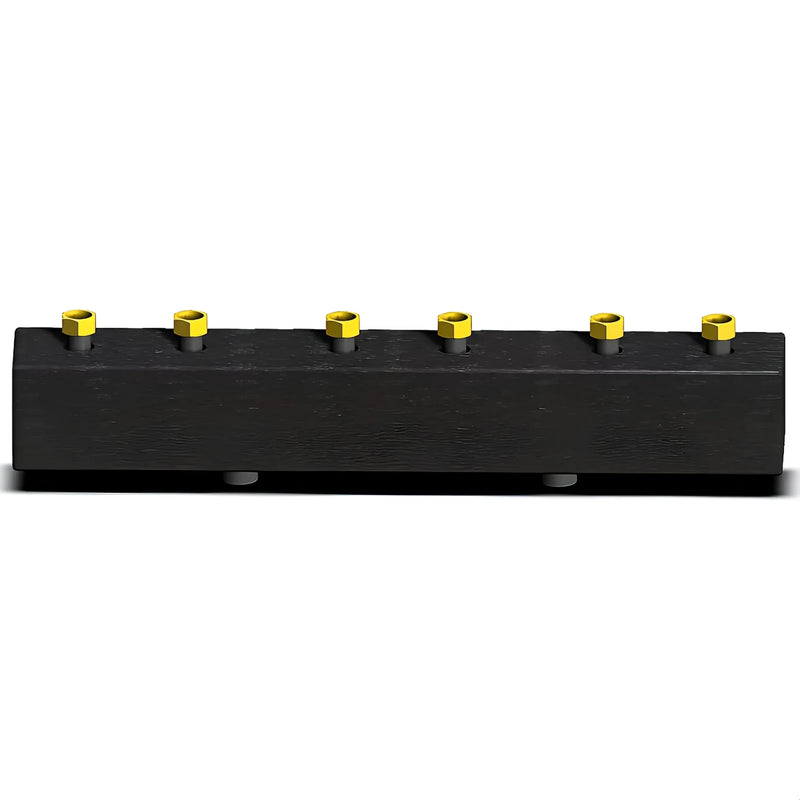

Wersja: DN25, 3 obwody
Wymiary (wys. x gł. x szer.): 193 × 140 × 862 mm
Waga: 8,49 kg
Wartości wydajności i ciśnienia są takie same jak w przypadku układu dwuobwodowego.

Dane techniczne grupy pomp

Pompa: Wilo Yonos Para 25/6 SC
Moc: 3–43 W
Rozstaw osi: 125 mm
Wydajność zaworu: 12 m³/h
Połączenia na górze: 2 × 1" IG
Przyłącza od dołu: 2 × gwint zewnętrzny 1½"
Wysokość/Szerokość/Głębokość: 390 × 275 × 140 mm

Zawór mieszający trójdrożny
Silnik serwo: 8 Nm, czas otwarcia zaworu: 124 s
Izolacja: EPDM
Niebieski zawór kulowy z termometrem (powrót), czerwony zawór kulowy ze zintegrowanym zaworem zwrotnym (zasilanie)

Zakres dostawy

• Rozdzielacz obwodu grzewczego DN25 według Twojego wyboru
• 2 x grupa pompowa GEMA z mieszaczem trójdrożnym
