Przegląd produktu i zakres zastosowania

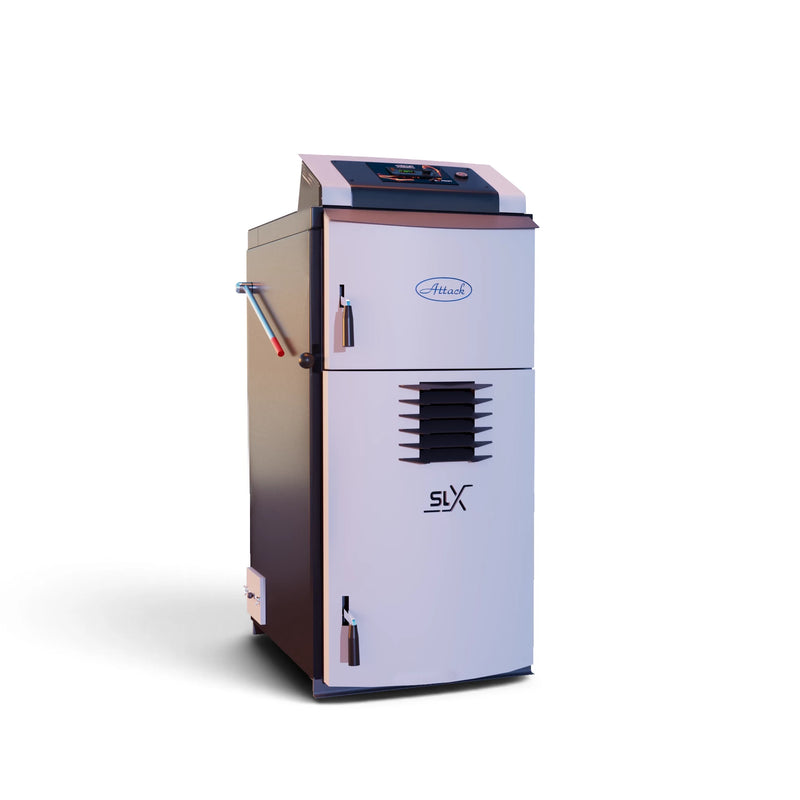

Kocioł ATTACK SLX 40 PROFI to ręcznie zasypywany kocioł zgazowujący drewno o mocy znamionowej 40 kW, przeznaczony do zamkniętych instalacji grzewczych z obiegiem wody. Zakres mocy od 20 do 40 kW oraz duża komora załadunkowa sprawiają, że jest on szczególnie interesujący dla budynków i instalacji o odpowiednio wysokim, fachowo określonym zapotrzebowaniu na ciepło.
Jako paliwo przewidziano suche, łupane drewno kawałkowe o wilgotności około 12–20 procent. Dopuszczalna długość polan w tej wielkości kotła wynosi do 750 mm. Dobór mocy kotła nie zastępuje obliczeń zapotrzebowania na ciepło i musi być skoordynowany z budynkiem, dystrybucją ciepła, kominem i zbiornikiem buforowym.
Technika i wyposażenie

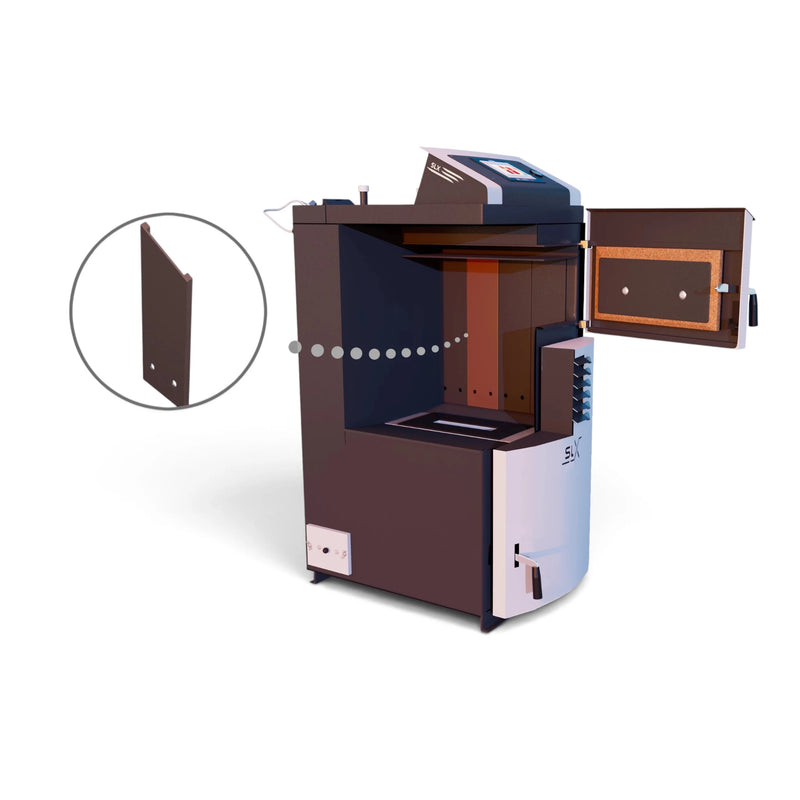

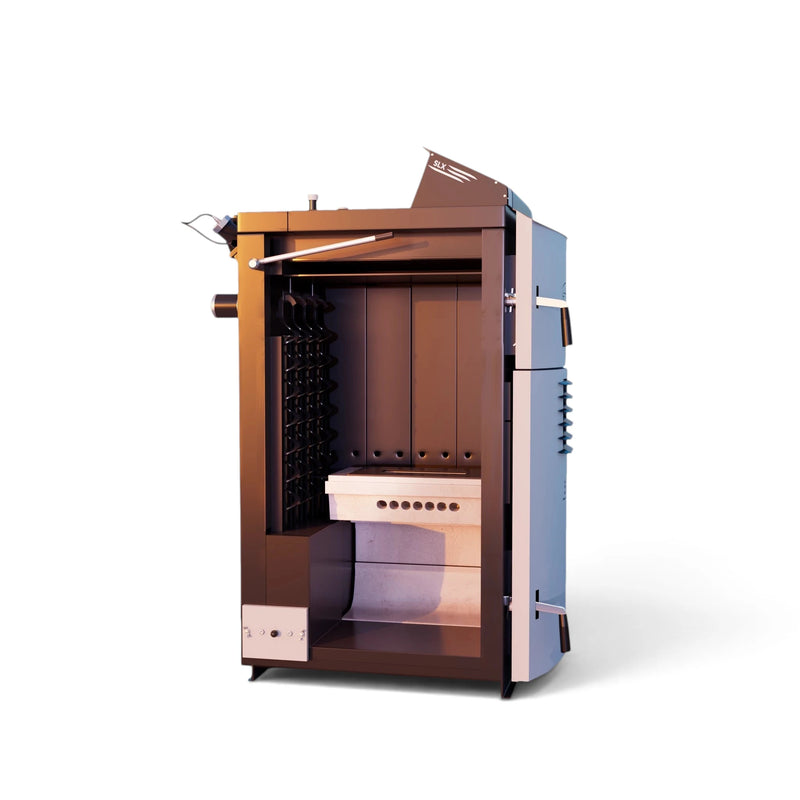

Kocioł pracuje zgodnie z zasadą zgazowania drewna, z wentylatorem wyciągowym i oddzielnie prowadzonym powietrzem pierwotnym i wtórnym. Komora załadunkowa ma pojemność 230 litrów. Powstające gazy drzewne są dopalane w dolnej komorze spalania, a ciepło jest następnie przekazywane do wody grzewczej za pomocą płomieniówkowego wymiennika ciepła z turbulatorami.
Sterownik PROFI przetwarza temperaturę kotła i spalin oraz dostosowuje prędkość wentylatora do stanu pracy. Dodatkowo może sterować pompą obiegu grzewczego oraz opcjonalnie pompą ładowania ciepłej wody użytkowej lub zbiornika buforowego. W miarę zbliżania się do zadanej temperatury kotła moc jest redukowana, a wentylator wyłączany po osiągnięciu wartości zadanej.
Zalety w codziennym użytkowaniu

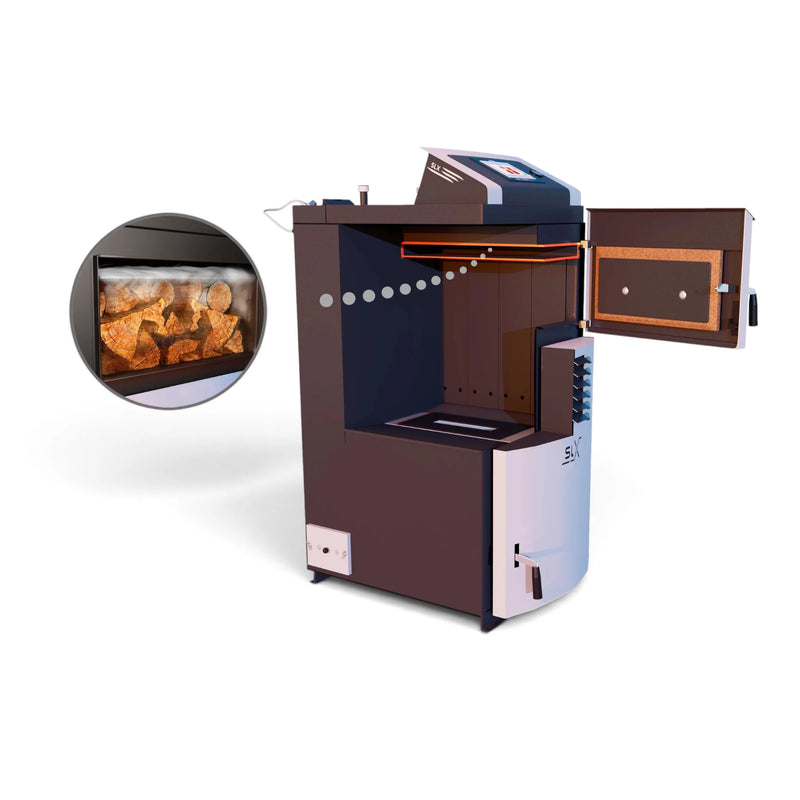

Duża komora załadunkowa umożliwia załadunek długich polan i, przy odpowiednio dobranej mocy instalacji, zmniejsza liczbę wymaganych załadunków. Jako wartość orientacyjną dla kotła SLX 40 przy pracy znamionowej podaje się czas spalania około sześciu godzin na jeden pełny załadunek.
Dźwignia turbulatorów dostępna z zewnątrz ułatwia regularne czyszczenie ciągów wymiennika ciepła. Dzięki temu można ograniczyć osadzanie się zanieczyszczeń i wspomóc przekazywanie ciepła przez płomieniówkowy wymiennik ciepła podczas pracy.
Integracja z systemem i kompatybilność

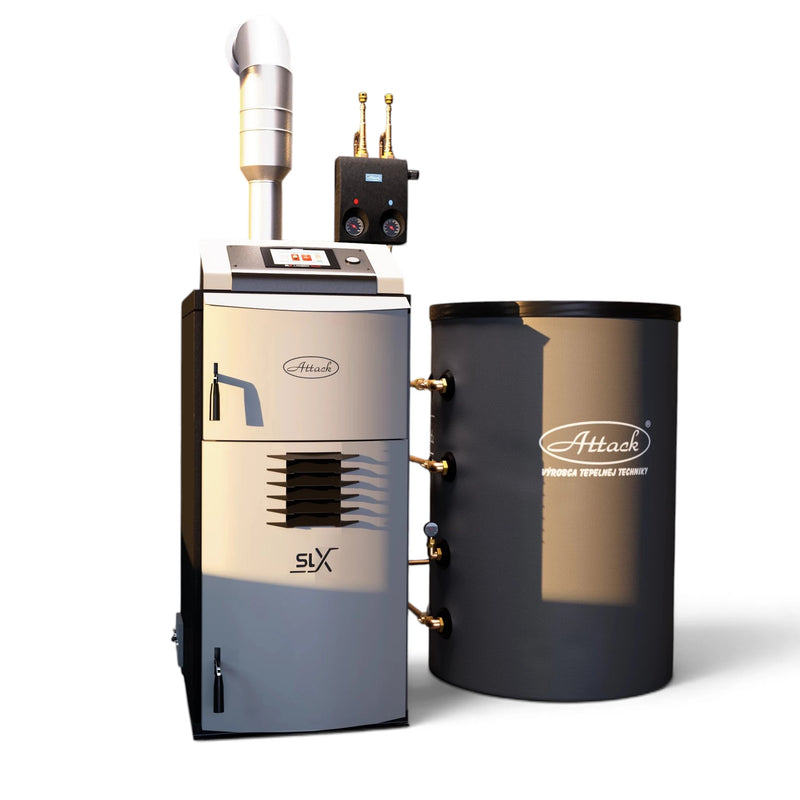

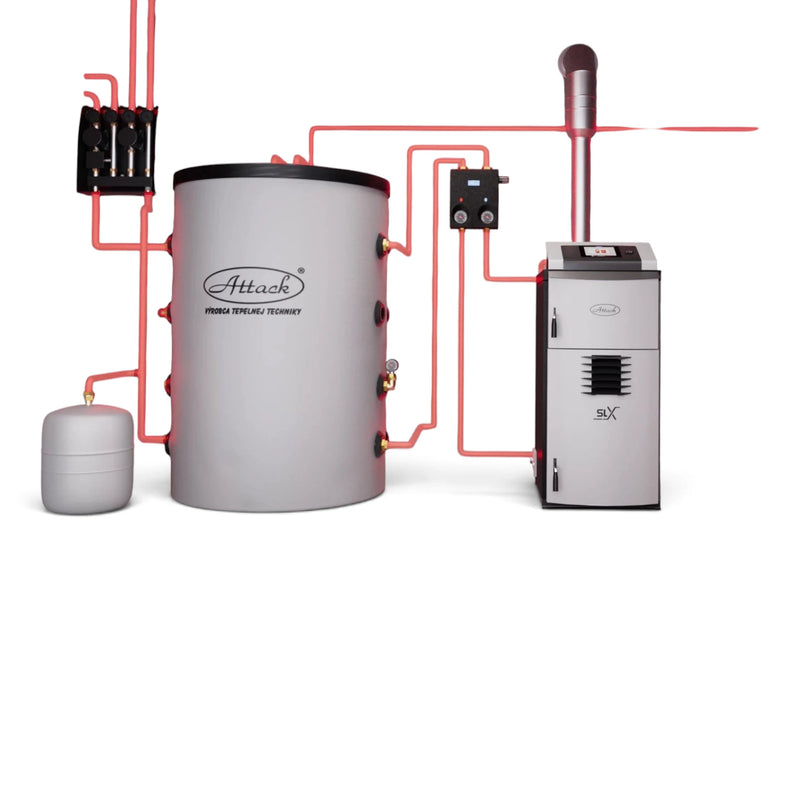

Dla ATTACK SLX 40 PROFI zalecany jest zbiornik buforowy o pojemności orientacyjnej 3000 litrów. Ostateczny rozmiar zbiornika zależy od mocy kotła, hydrauliki instalacji, budynku i sposobu eksploatacji. Zasilanie i powrót wykonane są z gwintem G 2 cale.
Odpowiednie podwyższenie temperatury powrotu musi zapewniać temperaturę powrotu co najmniej 65 °C. Dodatkowo wymagany jest odpowiednio dobrany zawór bezpieczeństwa, zabezpieczenie termiczne przed brakiem wody w obiegu chłodzącym, odpowiednie utrzymanie ciśnienia oraz trwale zabezpieczony odbiór ciepła.
Komin i przewód spalinowy muszą być zaprojektowane na wymagany ciąg kominowy 23 Pa. Przyłącze czopucha ma średnicę 150 mm.
Dane techniczne w skrócie
| Producent |
ATTACK |
| Model |
SLX 40 PROFI |
| Typ produktu |
Kocioł zgazowujący drewno |
| Poziom mocy znamionowej |
40 kW |
| Zakres mocy |
20–40 kW |
| Sprawność użytkowa przy znamionowej mocy cieplnej |
87,5 % |
| Klasa efektywności energetycznej |
A+ |
| Sezonowa efektywność energetyczna ogrzewania pomieszczeń |
79 % |
| Wskaźnik efektywności energetycznej |
117 |
| Paliwo |
Suche drewno kawałkowe |
| Maksymalna długość polana |
750 mm |
| Pojemność komory załadunkowej |
230 litrów |
| Pojemność wodna |
136 litrów |
| Zalecana pojemność bufora |
3 000 litrów |
| Maksymalne ciśnienie robocze |
2,5 bara |
| Zasilanie / powrót |
G 2 cale / G 2 cale |
| Przyłącze czopucha |
150 mm |
| Wymagany ciąg komina |
23 Pa |
| Wymiary W × S × G |
1.472 × 703 × 1.506 mm |
| Masa |
650 kg |
| Przyłącze elektryczne |
230 V / 50 Hz / 10 A |
| Stopień ochrony |
IP20 |
| Klasa kotła |
5 |
| Sterowanie |
PROFI |
Montaż
Ustawienie, dobór komina, podłączenie hydrauliczne, podłączenie elektryczne, pierwsze uruchomienie oraz kontrola bezpieczeństwa mogą być wykonywane wyłącznie przez odpowiednio wykwalifikowanych specjalistów. Pomieszczenie, w którym kocioł jest zainstalowany, musi być mrozoodporne, odpowiednio wentylowane i przystosowane do kotłów na paliwo stałe.
Kocioł może być eksploatowany wyłącznie ze skutecznym podnoszeniem temperatury wody powrotnej, termicznym zabezpieczeniem przed przegrzaniem, zaworem bezpieczeństwa, odpowiednim utrzymaniem ciśnienia oraz odpowiednio dobranym zbiornikiem buforowym. Komin, droga spalin i dopływ powietrza do spalania muszą być zaprojektowane indywidualnie dla danego obiektu.
Wskazówki
Do bezawaryjnej pracy należy używać suchego drewna kawałkowego o wilgotności około 12–20 procent. Zbyt wilgotne drewno może zmniejszyć wydajność i jakość spalania oraz sprzyjać tworzeniu się smoły i kondensatu.
Obszar popiołu, komora spalania, ciągi wymiennika ciepła, turbulatory, droga spalin i wentylator muszą być regularnie kontrolowane i czyszczone w zależności od intensywności pracy. Dobór całej instalacji i mocy kotła musi być wykonany na podstawie fachowego obliczenia zapotrzebowania na ciepło i projektu systemu.
Zakres dostawy
- Kocioł zgazowujący drewno ATTACK SLX 40 PROFI z zintegrowanym sterowaniem PROFI
