Pakiet połączeń do przechowywania kombinacji i przechowywania higieny

Pakiet przyłączeniowy – praktyczny zestaw montażowy do Twojego zbiornika magazynowego typu kombi

Przegląd produktu

Zestaw przyłączeniowy do zasobnika kombinowanego to uniwersalny zestaw montażowy do podłączania, w zależności od potrzeb, zasobników buforowych, zasobników warstwowych i higienicznych zasobników kombinowanych. Umożliwia on łatwą integrację stalowych zasobników ze zintegrowanym podgrzewaniem ciepłej wody użytkowej i zapewnia optymalną dystrybucję ciepła.

Ten zestaw sprawia, że ​​podłączenie zbiornika buforowego jest nie tylko wygodniejsze, ale i bezpieczniejsze. Dołączone zaślepki izolacyjne do wszystkich przyłączy 1,5 cala zapewniają niezawodne uszczelnienie nieużywanych połączeń buforowych z gwintem wewnętrznym.

Zalety i zastosowanie

Kluczową zaletą zestawu przyłączeniowego jest jego uniwersalność. Jest on przeznaczony do zbiorników buforowych z maksymalnie ośmioma gniazdami z gwintem wewnętrznym 1½ cala do podłączeń ładowania oraz dwoma gniazdami z gwintem zewnętrznym 1¼ cala do podłączeń ciepłej wody użytkowej. System, dzięki schematowi hydraulicznemu, umożliwia szybką i prostą instalację, dzięki czemu instalatorzy mogą polegać na praktycznym rozwiązaniu.

Różnica temperatur pomiędzy rozpraszaniem ciepła z i bez zatyczek izolacyjnych (ok. 70°C w porównaniu do 18°C) pokazuje, jak skutecznie obudowa przyczynia się do minimalizacji strat ciepła i optymalnego wykorzystania energii.

Szczegóły techniczne i montaż

Oprócz zaślepek izolacyjnych do wszystkich przyłączy 1½ cala, zestaw zawiera również ważne elementy, takie jak szybko działające odpowietrzniki, zawory napełniająco-spustowe kotła oraz uniwersalne zawory kulowe. Elementy te zapewniają płynną pracę i łatwą konserwację systemu grzewczego.

W zestawie znajduje się również mieszacz wody pitnej/gorącej LK z zabezpieczeniem przed poparzeniem, którego temperatura może być regulowana w zakresie od 35 do 60°C. Gwarantuje to dodatkową ochronę przed poparzeniem i gwarantuje bezpieczne korzystanie z ciepłej wody.

Zakres dostawy

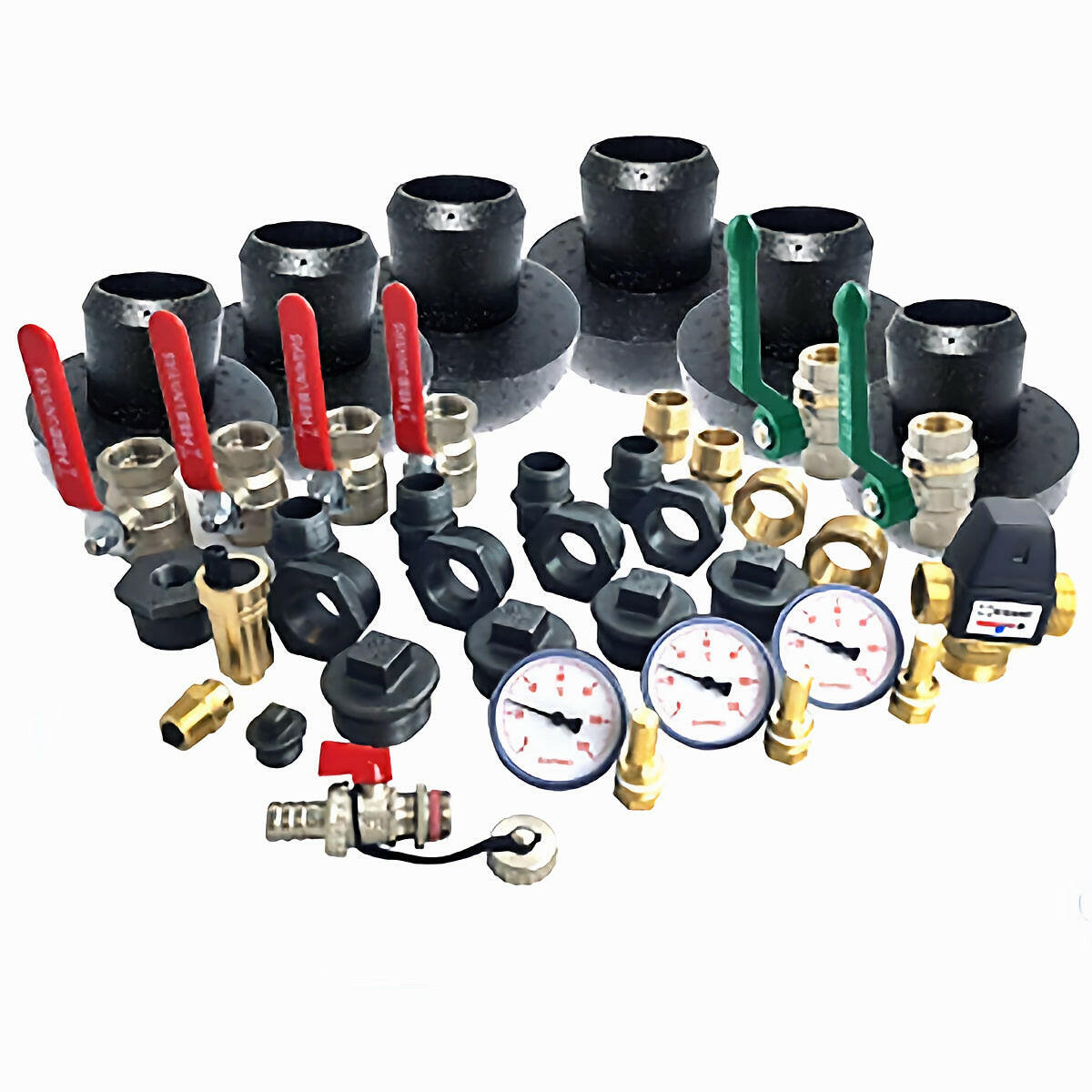

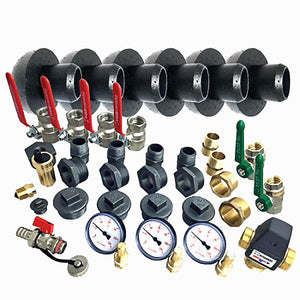

Pakiet połączeniowy zawiera następujące komponenty:

EXSEL12 – Szybki odpowietrznik z zamknięciem ½", KFEH12 – Zawór napełniająco-spustowy kotła wykonany z mosiądzu (½"), 4x KGH1 – Uniwersalny zawór kulowy 1" z dźwignią w kolorze czerwonym, 2x EXBIZ – termometr bimetaliczny tarczowy z tuleją zanurzeniową (½", 0-120° Ø63mm) i HM1 – mieszacz wody użytkowej HydroMix 1".

Zestaw uzupełnia zawór DGVTLME1MS – mosiężny zawór przelotowy z wznoszącym się trzpieniem i spustem (1"(certyfikat DVGW), różne podwójne nyple z brązu i czerwone gniazda, redukcje, korki oraz izolacja połączeń buforowych dla wszystkich przyłączy 1½". Szczegółowy plan instalacji i hydrauliki dopełnia pakiet.

Szczegółowe informacje o dostawie

• 1x EXSEL12 - Szybki odpowietrznik z zaworem odcinającym ½"
• 1x KFEH12 - Kran do napełniania i opróżniania kotła ½" mosiądz
• 4x KGH1 - Uniwersalny zawór kulowy 1" z czerwoną dźwignią
• 2x EXBIZ - Termometr tarczowy bimetaliczny z tuleją zanurzeniową ½" 0-120° Ø63mm
• 1x HM1 - Mieszacz wody użytkowej HydroMix 1"
• 2x DGVTLME1MS - Zawór mosiężny prosty z wrzecionem wznoszącym i spustem 1" Przetestowane przez DVGW
• 2x DN1RG - nypel podwójny w kolorze brązu 1"
• 2x RM1141RG - nasadka w kolorze czerwonym, metalicznym, 1¼"x1"
• 5x DN2801S - podwójny nypel czarny 1"
• 4x RST2411121S - redukcja czarna 1½"x1"
• 1x RST24111412S - Redukcja czarna 1¼"x½"
• 6x ST290112S - Wtyczka czarna 1½"
• 2x ST29012S - Wtyczka czarna ½"
• 1x T1301121S - Trójnik zredukowany czarny 1"x½"x1"
• 6x PSIS - izolacja przyłącza buforowego dla wszystkich przyłączy 1½" zbiornika buforowego
• 1x plan montażu/hydrauliki
