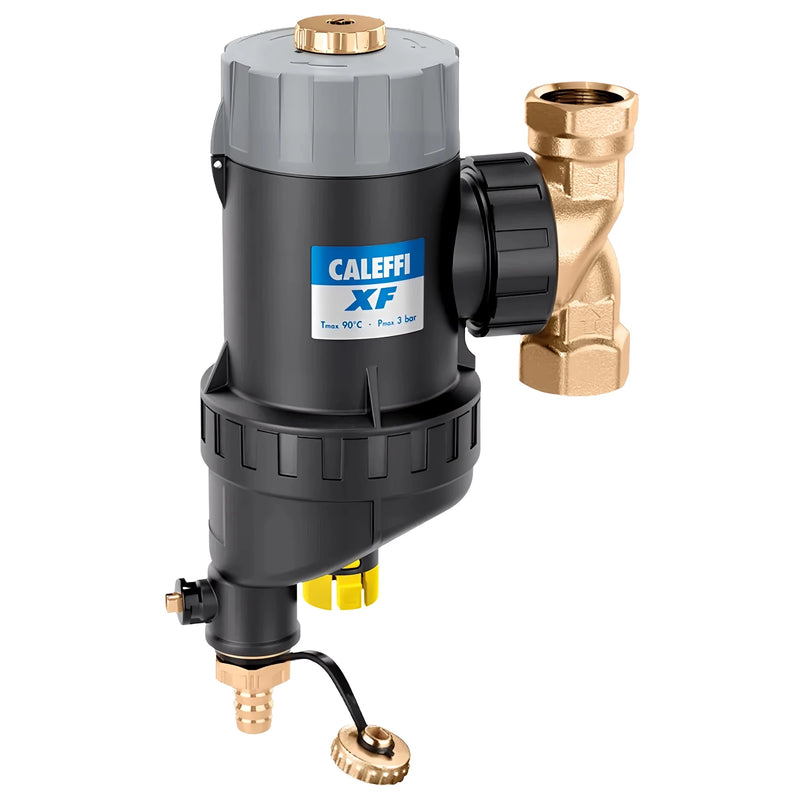

CALEFFI XF – Samoczyszczący się, półautomatyczny filtr zanieczyszczeń i separator szlamu

Funkcja

CALEFFI XF usuwa zanieczyszczenia już przy pierwszym przepływie, zapewniając ciągłą ochronę generatorów i urządzeń w obiegu hydraulicznym przed osadami. System działa w trzech etapach: pierwsze sito separacyjne, centralny magnes i filtr zanieczyszczeń w wylocie, co skutecznie oddziela ciała stałe i cząstki magnetyczne.

Dzięki dużej powierzchni filtracyjnej i oddzielnemu wstępnemu odseparowaniu ryzyko zatkania siatki filtra jest zminimalizowane. Urządzenie jest obrotowe i może być montowane zarówno w poziomych, jak i pionowych rurociągach.

Konstrukcja i materiały

Obudowa wykonana jest z PA66G30, górna pokrywa i śruba odpowietrzająca z mosiądzu EN 12164 CW617N. Pozostałe elementy obejmują trójnik z mosiądzu EN 1982 CB 753S, elementy wewnętrzne i szczotki wewnętrzne z PA66 oraz uszczelki EPDM.

Wydajność i warunki pracy

CALEFFI XF jest przeznaczony do wody i roztworów glikolu o maksymalnej zawartości glikolu 30%. Maksymalne ciśnienie robocze wynosi 3 bar, zakres temperatur od 0 do 90 °C. Wielkość oczek sita wynosi 160 μm, a ekranowanie magnetyczne zapewniają trzy magnesy o sile 0,475 T każdy.

Pojemność obudowy dla wersji 1" i 1 1/4" wynosi 0,53 litra, dla wersji 1 1/2" 0,6 litra.

Rozmiary obudowy

Filtr zanieczyszczeń dostępny jest w rozmiarach przyłączy 1", 1 1/4" i 1 1/2", dzięki czemu nadaje się do różnych systemów rurowych i przepływów.

Montaż i konserwacja

Obrotowa konstrukcja umożliwia elastyczny montaż w poziomych i pionowych przewodach. Konserwację można przeprowadzić bez wyłączania instalacji: wbudowane szczotki czyszczące umożliwiają półautomatyczne czyszczenie i skracają czas przestojów.

Dzięki oddzieleniu wstępnego odseparowania i zintegrowanym funkcjom czyszczenia zmniejsza się nakład pracy związany z ręcznymi interwencjami oraz ryzyko awarii spowodowanych zatkanymi sitami.

Zalety i obszary zastosowań

CALEFFI XF zapewnia niezawodną ochronę przed zanieczyszczeniami i cząstkami magnetycznymi, wydłuża żywotność wytwornic ciepła, pomp i zaworów oraz redukuje koszty konserwacji. Szczególnie nadaje się do instalacji grzewczych i chłodniczych oraz innych zamkniętych obiegów wodnych.

Połączenie separacji mechanicznej i magnetycznej oraz możliwość serwisowania bez wyłączania sprawia, że urządzenie jest ekonomicznym rozwiązaniem dla nowoczesnej techniki budowlanej.

Dane techniczne

Materiał

• Obudowa: PA66G30
• Górna pokrywa: Mosiądz EN 12164 CW617N
• Śruba odpowietrzająca: Mosiądz EN 12164 CW617N
• Nakrętka rowkowa do trójnika (wersja 1" i 1 1/4"): PPSG40
• Nakrętka rowkowa do trójnika (wersja 1 1/2"): Mosiądz EN 12420 CW617N
• Trójnik: Mosiądz EN 1982 CB 753S
• Elementy wewnętrzne: PA66
• Uszczelki: EPDM
• Szczotki wewnętrzne: PA66

Wydajność

• Medium robocze: Woda, roztwory glikolu
• Maksymalna zawartość glikolu: 30%
• Maks. ciśnienie robocze: 3 bar
• Zakres temperatur pracy: 0-90 °C
• Pojemność korpusu (wersja 1" i 1 1/4"): 0,53 litra
• Pojemność korpusu (wersja 1 1/2"): 0,6 litra
• Wielkość oczek sita filtra: 160 μm
• Siła magnetyczna: 3 x 0,475 T

Obudowa

• 1", 1 1/4" lub 1 1/2"

opcjonalne akcesoria

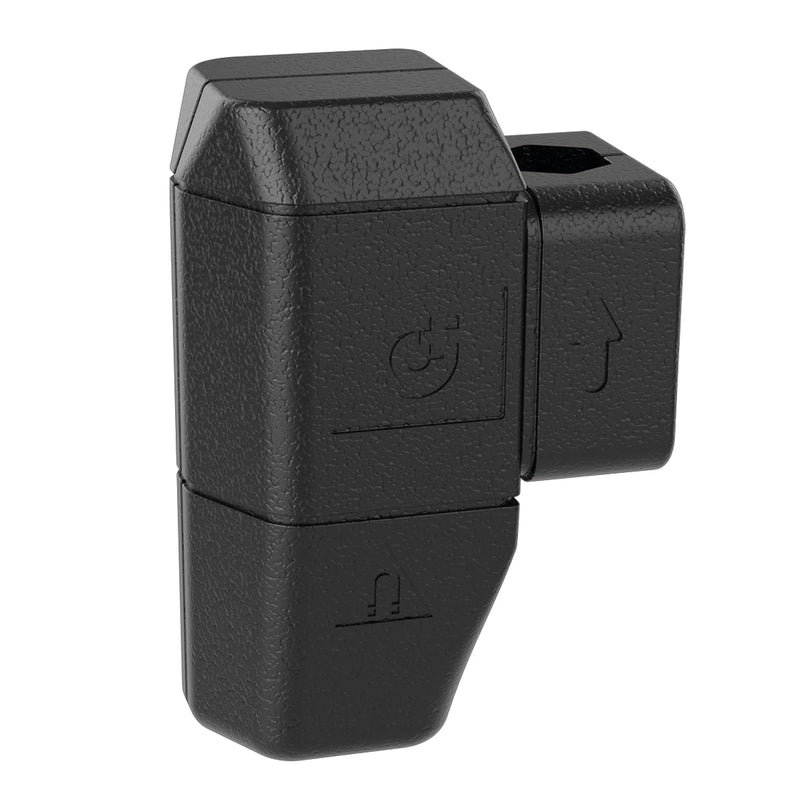

• Izolacja dla filtra/separatora szlamu z magnesem i ręcznym czyszczeniem

Dostawa

• Separator szlamu w wybranym rozmiarze
• Izolacja do wyboru
• Instrukcja obsługi i montażu
